Boîtier de communication du tracker solaire NCU

La NCU Ruitai est construite sur un réseau en anneau à fibre optique à auto-réparation, avec des protocoles de réseau en anneau qui prennent en charge une récupération au niveau de la milliseconde, ainsi qu'une conception de redondance à double alimentation. Si une liaison réseau est déconnectée de manière inattendue ou si un équipement tombe en panne, le système peut automatiquement reconstruire le chemin de communication en quelques millisecondes. Cela permet une commutation transparente sans affecter les opérations, réduisant les risques de panne et prenant en charge un fonctionnement ininterrompu 24h/24 et 7j/7 dans les grandes centrales solaires.

Fonctions clés et points forts techniques

1. Suivi solaire précis et surveillance micro-météo

La NCU du Solar Tracker Communication Box coordonne plusieurs TCU (Tracker Control Units) pour prendre en charge un suivi solaire précis.

Il intègre également la vitesse du vent, la direction du vent, l’irradiation et d’autres capteurs pour fonctionner comme une micro-station météo.

Combiné à des algorithmes de suivi intelligents, il contribue à réduire les pertes d’ombrage du terrain et à améliorer l’efficacité de la production d’électricité.

2. Protection intelligente par tous les temps

Grâce aux données météorologiques en temps réel, la NCU peut activer automatiquement les modes de protection contre le vent, la neige et la grêle et déplacer les structures de suivi vers une position sûre.

Dans des conditions météorologiques extrêmes, cette fonction peut réduire jusqu'à 94 % les pertes d'actifs causées par la grêle, les fortes chutes de neige et d'autres événements similaires.

3. Conception industrielle de haute fiabilité

Le NCU utilise des puces de qualité industrielle et des circuits isolés avec une protection IP65 pour les environnements exigeants tels que les zones de haute altitude, les déserts et les sites côtiers.

Il prend en charge les alimentations CA et CC et comprend une batterie de secours au lithium pour maintenir le fonctionnement pendant les pannes de courant ou la nuit.

Le cryptage matériel et logiciel, associé à l'isolation haute et basse tension, contribue à protéger la transmission des données et la sécurité des équipements.

4. Connectivité multiprotocole

La NCU prend en charge plusieurs technologies de communication, notamment Zigbee et M-Bus.

Il connecte les systèmes locaux aux plates-formes de surveillance à distance telles que Smart Cloud et SCADA, permettant le téléchargement de données en temps réel et la livraison de commandes.

Tableau des spécifications complètes

▷ Paramètres caractéristiques

▷ Paramètres fonctionnels

▷ Paramètres généraux

Valeur de l'application et notre projet

Ruitai Intelligent NCU réduit le besoin d'inspections manuelles grâce au diagnostic des pannes à distance et aux fonctions de déneigement et de protection contre la grêle en un clic, contribuant ainsi à réduire les coûts d'exploitation et d'entretien.

Le système a été déployé dans des projets à l'étranger aux États-Unis et en Espagne, offrant une protection automatique lors de conditions météorologiques extrêmes.

Associée au SCADA et aux logiciels d'exploitation et de maintenance à distance, la NCU prend en charge une gestion intelligente tout au long du processus d'exploitation, aidant les centrales solaires à capter davantage de valeur de chaque rayon de soleil.

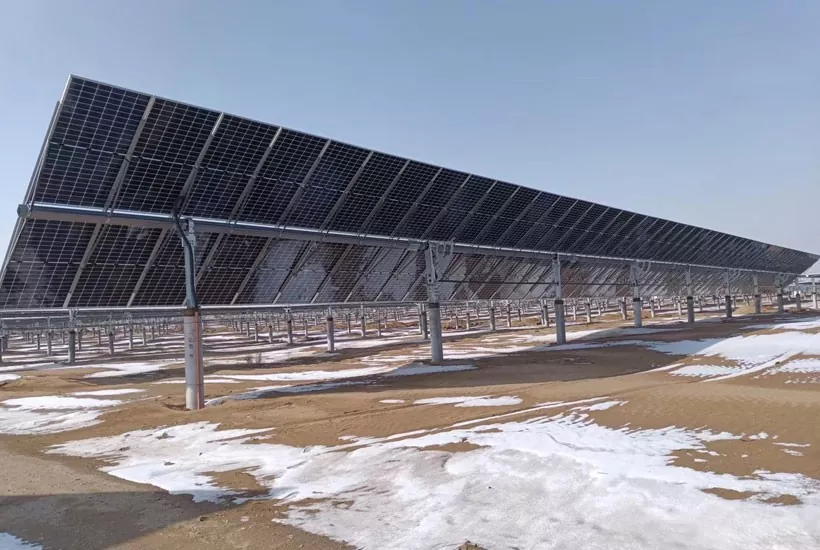

Étude de cas : Centrale solaire à grande échelle de 100 MW au Texas, aux États-Unis

Ce projet est situé dans les grandes plaines nord-américaines, souvent confrontées à de fréquentes tempêtes de grêle et à des vents extrêmes.

Dans ces conditions, les modules solaires et les structures de suivi conventionnels peuvent subir des dommages importants, créant ainsi des risques majeurs pour les actifs de l'usine.

Après avoir adopté la plateforme Ruitai SCADA, le système a utilisé des prévisions météorologiques IA et des algorithmes de coordination intelligents pour répondre automatiquement aux avertissements de grêle ou de vent fort.

Il a envoyé des commandes au TCU, qui a déplacé les modules solaires vers un angle d'inclinaison protecteur de 60°.

Cette stratégie proactive de protection contre les intempéries a réduit les pertes annuelles d'actifs photovoltaïques de 94 % lorsque la centrale a été touchée par des grêlons de plus de 50 mm de diamètre, faisant passer la réponse de la centrale du contrôle passif des dommages à la prévention active des risques.

Pourquoi choisir Ruitai ?

Ruitai est spécialisé dans la R&D et l'application de systèmes de contrôle de suivi photovoltaïque. Répondant au besoin d'une gestion intelligente dans les centrales photovoltaïques à grande échelle, nous améliorons continuellement nos capacités en matière d'algorithmes de contrôle, de technologie de communication et d'intégration de systèmes.

En plus du Solar Tracker Communication Box (NCU), nous proposons une suite complète de solutions, notamment des TCU, des plates-formes de surveillance intelligentes PV SCADA et des robots de nettoyage solaires intelligents.

Nos équipements disposent d'indices de protection IP65/IP66 et fonctionnent de manière fiable sur une large plage de températures allant de -40°C à +70°C. Conçus avec une protection contre la foudre, nos produits sont construits pour résister aux environnements divers et difficiles dans lesquels se trouvent les installations photovoltaïques.

Forts de plus de 20 droits de propriété intellectuelle, de certifications ISO 9001 et CE, de droits d'auteur sur les logiciels et de rapports de tests d'agences tierces comme HTW, nous avons établi des partenariats de projets dans plus de 50 pays et régions. Nous fournissons des services à long terme, notamment la surveillance à distance, le diagnostic des pannes, les mises à niveau logicielles et la formation O&M.

FAQ

Q : La NCU indique une communication normale, mais certains trackers ne parviennent pas à se déplacer après l'émission des commandes ; comment dois-je résoudre ce problème ?

R : Ce type de « fausse communication » (où le système semble connecté mais ne parvient pas à s'actionner) est généralement dû aux éléments suivants :

Bourrage mécanique du TCU : panne du moteur ou de la boîte de vitesses ; bien que le TCU puisse toujours envoyer des signaux de « battement de cœur », il ne peut pas exécuter de mouvements physiques.

Alimentation électrique insuffisante : les moteurs Tracker consomment un courant d'appel élevé au démarrage. Si les câbles d'alimentation sont trop longs ou ont une section insuffisante, des chutes de tension à la borne TCU peuvent empêcher le démarrage du moteur, même si la NCU a émis la commande.

Conflit de commandes : vérifiez si d'autres systèmes (tels que SCADA ou une IHM locale) émettent simultanément des commandes contradictoires.

Q : Puis-je utiliser des connexions en T arbitraires lors du câblage du bus RS485 ?

R : Non. Le bus RS485 doit utiliser une topologie en guirlande. La dérivation en T provoque de graves réflexions du signal, conduisant à une communication très instable.

Si les conditions du site nécessitent un branchement, un répéteur ou un hub RS485 doit être installé au point de branchement.

Q : La NCU peut-elle s'interfacer avec le système AGC/AVC de la centrale électrique ?

R : Oui. Dans les centrales électriques à grande échelle, lorsque le réseau nécessite une réduction, le système AGC/AVC transmet des commandes de limitation de puissance au NCU.

Dès réception de ces commandes, la NCU peut ajuster les angles du tracker pour obtenir un déclassement de puissance actif au niveau matériel ; cette approche garantit mieux la stabilité du réseau que la simple limitation de la puissance de l'onduleur.
