Comment un tracker photovoltaïque à axe unique améliore-t-il les performances de l'énergie solaire ?

Table des matières

1. Qu'est-ce qu'un tracker PV à axe unique ?
2. Comment fonctionne le système de suivi ?
3. Comment le suivi améliore-t-il les performances photovoltaïques ?
4. Composants clés d'un système de suivi à axe unique
5. Où sont utilisés les trackers photovoltaïques à axe unique ?
6. Facteurs importants avant de choisir un tracker
7. Tracker à axe unique ou montage à inclinaison fixe
8. Maintenance et fiabilité à long terme
9. Défis courants du projet et solutions pratiques
10. Travailler avec un fournisseur de technologie de suivi expérimenté
11. Foire aux questions
12. Conclusion

Qu'est-ce qu'un tracker PV à axe unique ?

Un tracker photovoltaïque à axe unique est une structure de montage photovoltaïque motorisée qui modifie l'orientation des panneaux solaires autour d'un axe de rotation. Au lieu de maintenir les modules à un angle fixe tout au long de la journée, le tracker ajuste leur position en fonction du mouvement apparent du soleil.

La plupart des systèmes à grande échelle utilisent un axe horizontal nord-sud, permettant aux modules photovoltaïques de tourner d'est en ouest pendant la journée. Cette configuration est largement adoptée car elle offre un équilibre pratique entre le gain d'énergie, la complexité mécanique, l'utilisation du sol et les exigences d'installation.

L’objectif fondamental est simple :maintenir les modules photovoltaïques dans une orientation plus favorable pour recevoir la lumière du soleil.Une meilleure incidence solaire peut augmenter la quantité d'énergie utilisable générée par le générateur photovoltaïque, en particulier le matin et l'après-midi, lorsqu'un système fixe peut recevoir la lumière du soleil sous un angle moins favorable.

Comment fonctionne le système de suivi ?

Un tracker photovoltaïque à axe unique typique combine un système d'entraînement mécanique avec un système de contrôle électronique. Des capteurs, des algorithmes astronomiques ou une combinaison de méthodes de contrôle déterminent la position appropriée du panneau. Le contrôleur commande ensuite à l'actionneur ou au moteur de faire tourner le tracker.

1. Calcul de la position solaire :Le système de contrôle détermine la position attendue du soleil en fonction du temps, des coordonnées géographiques et des calculs astronomiques.
2. Contrôle de position :Le contrôleur détermine l'angle de suivi requis.
3. Mouvement mécanique :Les moteurs, les systèmes d'engrenages, les actionneurs ou les composants d'entraînement associés font tourner les rangées de modules.
4. Optimisation du fonctionnement :Le tracker ajuste continuellement ou périodiquement sa position tout au long de la journée.
5. Positionnement de protection :En cas de vents violents, de tempêtes ou d'autres conditions anormales, le système peut se déplacer vers une position sûre prédéfinie.

Les systèmes de suivi modernes peuvent également intégrer la surveillance du vent, le retour de position, les interfaces de communication et la détection automatisée des défauts. Ces fonctions sont particulièrement importantes pour les grands parcs solaires où des milliers de modules peuvent être répartis sur une surface importante.

Aperçu de la planification du projet

• Évaluer les ressources solaires et l’emplacement du projet.
• Analysez le terrain, les conditions du sol, le drainage et l’environnement éolien.
• Déterminez la géométrie du tracker et la configuration des rangées appropriées.
• Vérifiez les dimensions, le poids, la disposition électrique et la compatibilité mécanique du module.
• Calculez la production d’énergie attendue et les besoins d’exploitation supplémentaires.
• Élaborer des procédures d’installation, d’inspection et de maintenance.
• Évaluez les capacités d’ingénierie des fournisseurs et le support technique à long terme.

Comment le suivi améliore-t-il les performances photovoltaïques ?

L'avantage le plus important d'un système de suivi est sa capacité à améliorer l'orientation des modules photovoltaïques par rapport au soleil. Avec un montage à inclinaison fixe, les panneaux restent à un angle prédéterminé. Cet angle est un compromis car l'élévation et l'azimut du soleil changent continuellement.

Un tracker à axe unique réduit ce décalage pendant le fonctionnement de jour. L'amélioration énergétique qui en résulte varie considérablement en fonction de la latitude, du climat, de l'irradiation normale directe, de la technologie des modules, de l'espacement des rangées, de l'algorithme de suivi et de la conception du site. Par conséquent, les porteurs de projets devraient éviter de considérer un pourcentage unique comme universellement applicable.

Pour les investisseurs et les entrepreneurs EPC, la question importante n’est pas simplement de savoir si le suivi produit plus d’électricité. La question la plus utile est de savoir si la production supplémentaire justifie les exigences supplémentaires en matière mécanique, électrique, civile, d'installation et de maintenance pendant la durée d'exploitation du projet.

Composants clés d'un système de suivi à axe unique

Des performances de suivi fiables dépendent de l’interaction entre les structures mécaniques, les équipements électriques et les commandes intelligentes. Une panne dans un sous-système peut affecter une ligne entière ou plusieurs unités de suivi.

• Tube de couple :Fournit le principal support structurel rotatif pour les modules photovoltaïques.
• Roulements :Prend en charge la rotation contrôlée et aide à maintenir l'alignement mécanique.
• Système d'entraînement :Convertit la puissance du moteur en mouvement de rotation contrôlé.
• Moteur ou actionneur :Fournit la force mécanique nécessaire pour changer la position du tracker.

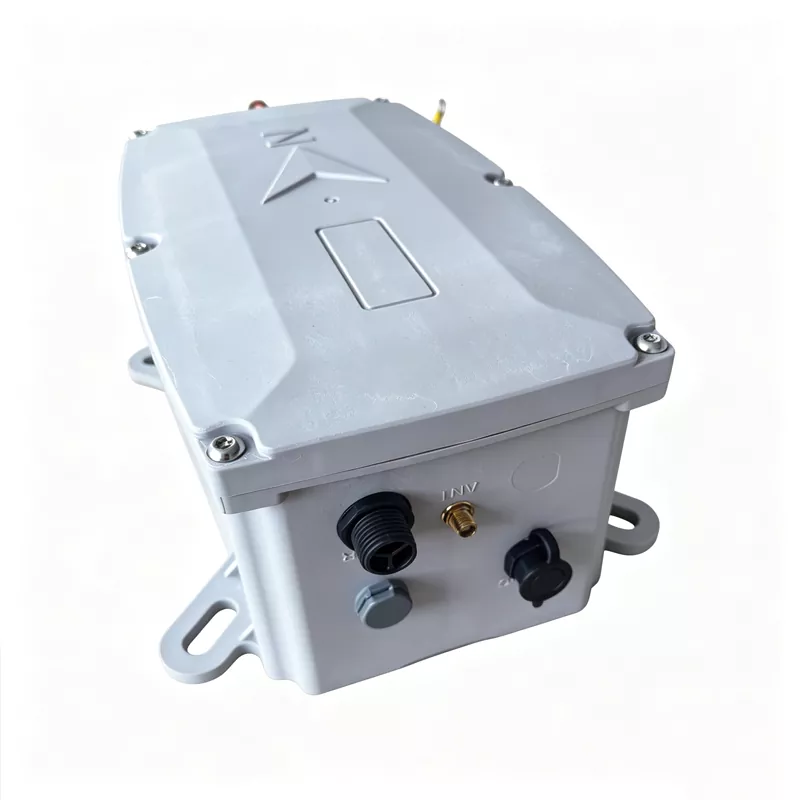

• Contrôleur:Traite les commandes de suivi et coordonne le fonctionnement du système.
• Capteurs de position :Confirmez la position réelle du tracker et prenez en charge la précision du contrôle.
• Système de communication :Permet la surveillance et le contrôle des grandes installations photovoltaïques.
• Poteaux de structure et fondations :Transférez les charges mécaniques dans le sol.
• Fonctions de sécurité :Prend en charge la protection contre le vent, la réponse aux pannes, les mouvements d'urgence et la fiabilité opérationnelle.

Le choix des matériaux est également important. Les composants exposés à des environnements extérieurs doivent résister aux rayons ultraviolets, aux changements de température, à l'humidité, à la poussière, à la corrosion et aux charges mécaniques. Des revêtements de protection appropriés et des matériaux résistants à la corrosion peuvent influencer considérablement les performances à long terme.

Où sont utilisés les trackers photovoltaïques à axe unique ?

Le suivi sur un seul axe est particulièrement intéressant pour les projets photovoltaïques à grande échelle où un rendement énergétique supplémentaire peut avoir un impact significatif sur l'économie globale du projet. Les applications typiques incluent :

La technologie est moins simple pour les terrains très irréguliers, les emplacements très ombragés, les sites extrêmement contraints ou les projets où la simplicité et un minimum d'entretien sont plus importants que la maximisation du rendement énergétique.

Facteurs importants avant de choisir un tracker

La sélection d'un tracker PV à axe unique doit commencer par le projet plutôt que par une spécification de catalogue. Différents sites créent différentes exigences mécaniques et opérationnelles.

1. Ressource solaire :Analysez les modèles d'irradiation, la latitude, les variations saisonnières et la proportion de lumière solaire directe et diffuse.
2. Terrain:Évaluez les pentes, les changements d’élévation, le drainage et les exigences de nivellement avant de sélectionner la géométrie du tracker.
3. Conditions de vent :La charge du vent affecte la conception structurelle, les exigences en matière de fondations et les stratégies de position sûre.
4. Conditions du sol :Les données géotechniques peuvent influencer le choix des pieux, la profondeur des fondations et les méthodes d'installation.
5. Compatibilité des modules :Vérifiez les dimensions du module, le poids, la configuration du cadre, les exigences de serrage et les charges mécaniques.
6. Capacité de retour en arrière :Cela peut aider à réduire l’ombrage entre les rangées lorsque les angles solaires sont faibles.
7. Architecture de contrôle :Les grands projets nécessitent une communication, une surveillance, une détection des défauts et une gestion de position fiables.
8. Accès maintenance :Les unités d'entraînement et autres composants mécaniques doivent rester accessibles pour l'inspection et l'entretien.
9. Économie du cycle de vie :Comparez les gains énergétiques attendus avec les coûts d’équipement, d’installation, d’exploitation, de maintenance et de remplacement.

Tracker à axe unique ou montage à inclinaison fixe

Le montage à inclinaison fixe reste une solution efficace et largement utilisée en raison de sa structure mécanique relativement simple. Le suivi sur un seul axe ajoute des composants mobiles mais fournit une orientation dynamique tout au long de la journée.

La bonne solution dépend de l'objectif de production du projet, des conditions du site, du budget d'investissement, des capacités de maintenance et de la période d'exploitation prévue. Un tracker techniquement avancé n’est pas automatiquement la meilleure solution pour chaque site.

Maintenance et fiabilité à long terme

Étant donné qu'un tracker photovoltaïque à axe unique contient des composants mécaniques mobiles, la maintenance préventive doit être incluse dès le début dans la stratégie d'exploitation de l'usine. Les inspections de routine peuvent aider à identifier l’usure, les mouvements anormaux, les connexions desserrées, la corrosion et les problèmes du système d’entraînement avant qu’ils ne se transforment en pannes plus importantes.

• Inspectez les roulements, les composants d’entraînement, les fixations et les connexions structurelles.
• Vérifiez l’alignement du tracker et le retour de position réelle.
• Surveillez le courant du moteur et les bruits de fonctionnement inhabituels.
• Inspectez les câbles, les connecteurs, les contrôleurs et les équipements de communication.
• Vérifiez la protection contre la corrosion sur les composants structurels exposés.
• Vérifiez les fonctions d’urgence et de protection contre les vents violents.
• Maintenez un accès dégagé autour des équipements mécaniques et électriques critiques.
• Enregistrez les défauts et les données de fonctionnement pour identifier les problèmes récurrents.

Un programme de maintenance solide ne consiste pas simplement à réparer les composants défectueux. Il doit combiner des inspections programmées avec une surveillance conditionnelle afin que les problèmes potentiels puissent être identifiés rapidement.

Défis courants du projet et solutions pratiques

Pourquoi la qualité de l'ingénierie est importante

Les performances du tracker ne dépendent pas uniquement du mouvement d’un panneau solaire. La conception structurelle, la précision de l'entraînement, la logique de contrôle, la qualité des matériaux, la résistance à l'environnement, la précision de l'installation et le support après-vente contribuent tous à la valeur à long terme du système. Pour les grands projets photovoltaïques, la sélection d’équipements basée uniquement sur le prix d’achat initial peut augmenter les risques liés au cycle de vie. Une évaluation plus complète devrait prendre en compte la fiabilité, le rendement énergétique, la maintenabilité, la disponibilité des pièces de rechange, la documentation technique et le support technique du fournisseur.

Travailler avec un fournisseur de technologie de suivi expérimenté

Choisir le bon fournisseur peut simplifier la transition de la conception à l’exploitation commerciale.Technologie Cie., Ltd d'automatisation de Suzhou Ruitai.fournit des solutions technologiques d'automatisation en mettant l'accent sur les applications orientées ingénierie. Lors de l'évaluation d'un fournisseur d'équipement de suivi photovoltaïque, les propriétaires de projet et les entreprises EPC doivent regarder au-delà de l'apparence du produit et poser des questions techniques détaillées.

Les points d'évaluation importants du fournisseur incluent les calculs structurels, la logique de contrôle du tracker, l'adaptabilité environnementale, la compatibilité des modules, la fiabilité du système d'entraînement, l'architecture de communication, les conseils d'installation, les procédures de mise en service, le support des pièces de rechange et les capacités de réponse technique.

Foire aux questions

Conclusion : Transformer le mouvement solaire en une plus grande valeur de projet

Un tracker photovoltaïque à axe unique constitue un moyen pratique d'ajuster dynamiquement les modules photovoltaïques à mesure que le soleil se déplace dans le ciel. En améliorant l'orientation des modules pendant la journée, la technologie peut augmenter la quantité d'énergie solaire captée par une centrale photovoltaïque et remodeler son profil de production quotidien.

Néanmoins, le déploiement réussi d’un tracker nécessite plus que la sélection d’une structure de montage rotative. Les ressources solaires, le terrain, le sol, les conditions de vent, la compatibilité des modules, l'espacement des rangs, le retour en arrière, l'architecture de contrôle, la maintenance et l'économie du cycle de vie doivent tous être pris en compte ensemble.

Pour les développeurs de projets, les entrepreneurs EPC, les intégrateurs de systèmes et les acheteurs d’équipements solaires, la meilleure approche consiste à évaluer le système complet plutôt que de se concentrer sur une seule spécification. Un tracker bien conçu doit combiner un mouvement mécanique fiable, un contrôle intelligent, une résistance à l'environnement, une maintenance simple et une adaptabilité spécifique au projet.
