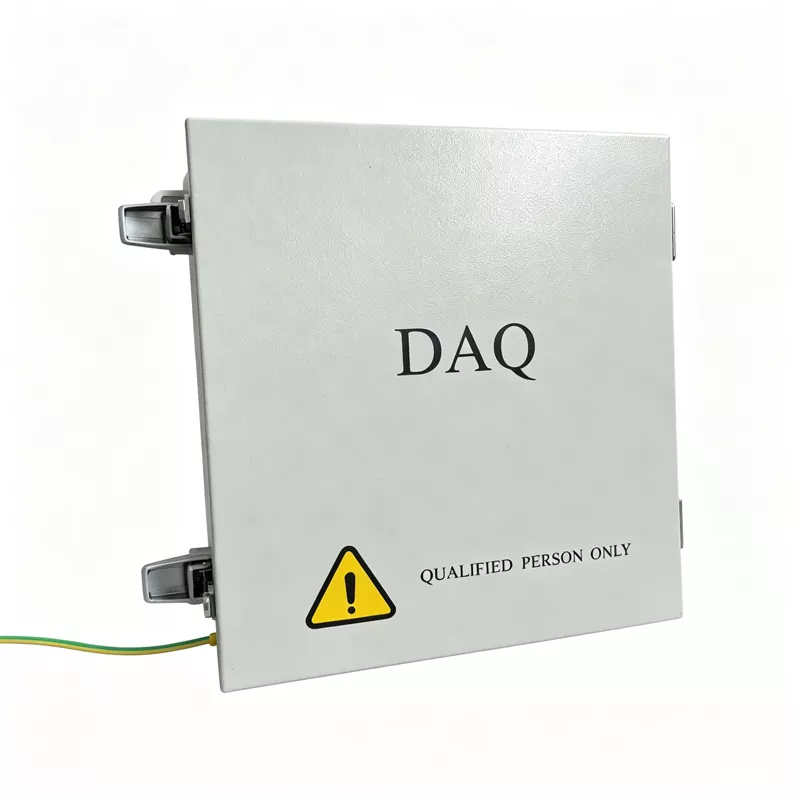

Unité de communication photovoltaïque

L'unité de communication photovoltaïque de Suzhou Ruitai est le nœud central de calcul de pointe et le centre de contrôle régional de l'architecture périphérique-cloud des centrales solaires à grande échelle. Pour garantir un fonctionnement stable dans les environnements exigeants des centrales solaires, le NCU utilise une conception matérielle de qualité industrielle.

Il est conçu pour résister à de fortes interférences électromagnétiques, aux changements de température extrêmes et aux terrains complexes, avec une large plage de températures de fonctionnement de -40°C à 70°C, une protection IP65 et des performances anti-interférences EMC niveau 4.

Tableau des spécifications complètes

▷ Paramètres caractéristiques

▷ Paramètres fonctionnels

▷ Paramètres généraux

Comment entretenir l’unité de communication PV ?

En tant que « cerveau » du système de suivi solaire, l'unité de communication PV (NCU) joue un rôle clé dans la sécurité et l'efficacité de la production d'électricité de l'ensemble de la centrale solaire. Sur la base des normes industrielles et de l'expérience pratique, l'O&M de routine de NCU se concentre principalement sur les quatre domaines principaux suivants :

1. Inspection de l’état du matériel et de l’environnement de refroidissement

● Vérification de l'apparence et de la connexion

Inspectez régulièrement l'état d'étanchéité du boîtier de commande de la NCU pour vous assurer qu'il n'y a pas de pénétration d'eau ou d'accumulation de poussière.

Portez une attention particulière aux bornes internes, aux câbles de communication et aux câbles de données pour vous assurer qu'ils sont fermement connectés et vérifiez s'ils sont desserrés ou endommagés par les vibrations ou le vieillissement.

● Maintenance du refroidissement et du contrôle de la température

La NCU génère de la chaleur pendant son fonctionnement, c'est pourquoi la poussière présente sur le ventilateur de refroidissement et le filtre anti-poussière doit être nettoyée régulièrement pour que le chemin de circulation de l'air reste dégagé.

Pendant les saisons à haute température ou les opérations à forte charge, une caméra thermique infrarouge peut être utilisée pour analyser la répartition de la température de surface de l'équipement, identifier un échauffement local anormal et empêcher une mauvaise dissipation thermique de déclencher la protection thermique du matériel ou d'accélérer le vieillissement des composants.

2. Fonctionnement du logiciel et surveillance des liaisons de communication

● État de fonctionnement et analyse des journaux

Surveillez l'état en ligne de la NCU, l'utilisation du processeur et l'utilisation de la mémoire en temps réel via l'ordinateur hôte ou la plateforme cloud.

Exportez et analysez régulièrement les journaux de fonctionnement du système, en accordant une attention particulière aux journaux d'erreurs et aux journaux d'avertissements, afin d'identifier à l'avance les délais d'attente de communication potentiels ou les anomalies d'interface.

● Protection du réseau de communication

La NCU communique vers le bas avec la TCU (Tracker Control Unit) et vers le haut avec la plateforme cloud.

Vérifiez régulièrement la force du signal sans fil Zigbee/LoRa et les taux de perte de paquets, ainsi que la stabilité de la connexion Ethernet, pour garantir une réponse de l'ordre de la milliseconde pour la transmission des commandes de contrôle et le téléchargement des données.

3. Sauvegarde des données et protection de la sécurité du système

● Sauvegarde de la configuration des paramètres

L'unité de communication PV stocke les paramètres de fonctionnement importants, les seuils de protection et les paramètres d'algorithme.

Avant toute mise à niveau du système, mise à jour du micrologiciel ou travail de dépannage, une sauvegarde complète des programmes NCU et PLC doit être effectuée pour éviter toute perte de programme ou tout dommage aux données.

● Cybersécurité et gestion des autorisations

Vérifiez régulièrement les politiques de pare-feu de la NCU et l'état du module de chiffrement pour empêcher tout accès non autorisé.

Suivez le principe du moindre privilège, normalisez les autorisations d'accès du personnel O&M et auditez régulièrement les journaux d'opérations pour éviter les pannes du système causées par des cyberattaques ou un fonctionnement incorrect.

4. Réponse aux pannes et récupération d'urgence

● Dépannage rapide pour les problèmes anormaux

Si la NCU tombe en panne, se déconnecte ou affiche des voyants anormaux, le personnel O&M doit d'abord l'éteindre et la redémarrer pour effacer les erreurs logiques temporaires.

Si le problème persiste, ils doivent vérifier la tension d'alimentation, les sources de données des capteurs et les liaisons de communication.

● Tests d'urgence et de redondance

Effectuez régulièrement des exercices de coupure de courant pour vérifier si la NCU peut passer à l'alimentation de secours (comme la batterie intégrée) et placez le support dans une position de protection sûre lorsque l'alimentation principale est perdue.

Dans le même temps, le système doit être testé pour confirmer si les nœuds voisins peuvent prendre en charge la communication en cas de panne d'une seule NCU, garantissant ainsi que le mécanisme de protection global de la centrale reste efficace.

Étude de cas : Grand projet de micro-réseau commercial à Valence, Espagne

Ce projet est situé à Valence, en Espagne, dans une zone climatique méditerranéenne. Le site est confronté à des étés très chauds, à un fort ensoleillement et à des pluies torrentielles extrêmes connues sous le nom de « DANA », qui ont autrefois endommagé une partie du réseau électrique local.

Dans ce projet, la plate-forme Suzhou Ruitai SCADA a fait preuve d'une forte stabilité et adaptabilité. En fonctionnement normal, la plateforme utilise des algorithmes d’IA pour prédire la demande d’électricité et la production d’énergie solaire en temps réel. Il ajuste ensuite automatiquement la stratégie de stockage d’énergie et de production d’électricité.

Lorsque le réseau électrique externe a été coupé par des pluies torrentielles extrêmes, le système SCADA a rapidement basculé le micro-réseau en mode insulaire. Il a utilisé automatiquement le système de stockage d'énergie pour fournir de l'électricité et a couvert plus de 40 % des besoins énergétiques d'urgence de l'installation. Cela a aidé le client à maintenir l’alimentation électrique et la sécurité énergétique lors de conditions météorologiques extrêmes.
