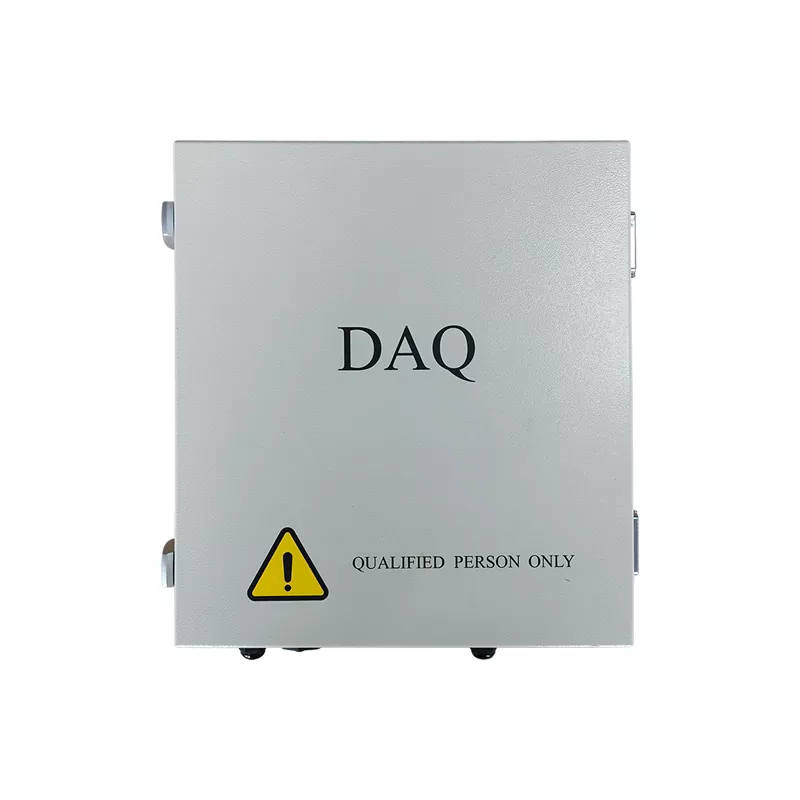

Boîte de communication photovoltaïque intelligente

Suzhou Ruitai est une usine fiable qui peut proposer un boîtier de communication photovoltaïque intelligent. Nos produits de la série NCU maintiennent une transmission de données stable et à grande vitesse, même dans des conditions météorologiques extérieures difficiles et dans des environnements d'interférences électromagnétiques complexes.

Lorsqu'elle est intégrée à la plate-forme Ruitai SCADA, la NCU prend en charge l'exploitation et la maintenance à distance entièrement automatisées. Cette solution augmente efficacement la production d’électricité et réduit considérablement les coûts de main-d’œuvre.

Comment fonctionne le boîtier de communication Suzhou Ruitai NCU ?

1. Collecte et traduction massives de données (couche de connexion)

Connexion physique :Agissant comme un hub de données pour l'ensemble de la centrale électrique, la NCU connecte des centaines d'appareils de terrain, notamment des unités de contrôle de suivi (TCU), des onduleurs et des stations de surveillance météorologique.

Il prend en charge plusieurs interfaces de communication telles que RS485, ZigBee et Bluetooth pour établir des liens physiques avec tous les équipements.

Conversion de protocole :Les appareils fabriqués par différents fabricants (tels que les onduleurs) utilisent des protocoles de communication différents, ce qui crée des barrières de compatibilité. Équipée de puissants modules de conversion de protocole intégrés, la NCU prend en charge les protocoles courants, notamment Modbus, TCP/IP et MQTT.

Il convertit toutes sortes de signaux industriels hétérogènes en formats de données standard unifiés, permettant un échange de données fluide entre chaque appareil connecté.

2. Edge Intelligence pour le contrôle en temps réel (couche de calcul et de contrôle)

Prise de décision intelligente par l'IA :C’est la principale force de la NCU. Il ne s’agit pas simplement d’un émetteur de signaux, mais d’un « cerveau » doté d’une puissance de calcul.

Il intègre des algorithmes de suivi avancés et combine les données des capteurs intégrés telles que la vitesse du vent et la charge de neige pour calculer l'angle optimal des panneaux solaires en temps réel.

Réponse au niveau de la milliseconde :Grâce aux capacités de calcul de pointe, la NCU traite localement des calculs complexes et émet des commandes de contrôle en quelques millisecondes.

Il envoie instantanément des commandes de contrôle au TCU pour ajuster les angles du panneau afin d'obtenir une production d'énergie maximale, éliminant ainsi les retards causés par le traitement basé sur le cloud.

3. Une infrastructure d’information stable et fiable (couche de communication)

Transmission résistante aux interférences :Dans les environnements électromagnétiques extérieurs complexes, l'Intelligent PV Communication Box est doté de capacités avancées de protection contre la foudre et d'anti-interférences, garantissant que les données critiques sont transmises au cloud ou au système de surveillance central de manière rapide, sécurisée et fiable.

Continuité transparente des données :En cas d'instabilité du réseau, la capacité informatique de pointe de la NCU permet la mise en mémoire tampon des données locales.

Une fois la connexion rétablie, les données sont automatiquement synchronisées, garantissant une intégrité totale sans perte.

4. Protection du système toutes saisons (couche de protection)

Calibrage de précision :Le système dispose d'un double étalonnage GPS pour corriger en permanence le positionnement en temps réel, garantissant un suivi solaire très précis et des performances optimales dans toutes les conditions.

Protection de sauvegarde fiable :En cas de panne de courant soudaine, l'onduleur intégré prend le relais en toute transparence, maintenant les systèmes de communication et de contrôle en ligne tout en garantissant les opérations essentielles et les données critiques.

Tableau des spécifications complètes

▷ Paramètres caractéristiques

▷ Paramètres fonctionnels

▷ Paramètres généraux

Comment installer le boîtier de communication photovoltaïque intelligent ?

1. Sélection de l'emplacement d'installation

Emplacements recommandés : à l'intérieur d'une armoire de commande à proximité du générateur photovoltaïque, à l'intérieur d'un boîtier de communication, dans une armoire d'équipement dédiée ou dans un espace extérieur bien abrité et protégé.

Exigences relatives à l'emplacement d'installation :

① Évitez les zones à fortes interférences ; Tenir à l'écart des moteurs à haute puissance, des équipements à haute fréquence et des lignes électriques à haute tension.

② L'emplacement d'installation doit garantir l'accessibilité pour le personnel, la facilité de câblage, la visibilité des indicateurs d'état et la commodité pour la maintenance future.

③ Doit répondre aux exigences de protection de l'environnement.

2. Montage de l'appareil

Selon la structure du projet, la NCU peut être installée dans une armoire de commande, fixée au mur ou installée dans un boîtier d'équipement.

Étapes d'installation :

Étape 1 : Confirmez l'emplacement d'installation.

Étape 2 : Fixez l'appareil à l'aide de boulons, de supports de montage et/ou de rails de montage.

Étape 3 : Vérifiez l'état de l'installation pour vous assurer que l'appareil est de niveau et stable, qu'il dispose d'un espace de câblage suffisant et qu'il bénéficie de bonnes conditions de dissipation thermique.

3. Connexion électrique

Pendant l'installation, vérifiez la plage de tension d'entrée, la polarité de l'alimentation et les exigences de mise à la terre.

Les connexions incluent l'entrée d'alimentation, la mise à la terre de protection et la protection contre la foudre.

Veillez à éviter les inversions de polarité, les fluctuations de tension et le fonctionnement sans mise à la terre. Ruitai fournit des schémas de câblage complets, des manuels d'installation et une documentation technique ; nous proposons également des conseils en ligne ou pouvons envoyer des ingénieurs ayant plus de cinq ans d'expérience sur le site pour obtenir de l'aide.

4. Connexion de communication entre NCU et TCU

Une étape clé de l'installation de la NCU consiste à établir la communication avec la TCU.

Connexion typique : Système de suivi → TCU → Câble de communication → NCU

Assurez des connexions de ligne de communication correctes, une configuration appropriée de l’adresse de l’appareil et des paramètres de communication cohérents.

5. Connexion entre NCU et le système SCADA

Après avoir connecté l'équipement de terrain, la NCU doit être intégrée au système de surveillance.

NCU → Réseau Ethernet / Fibre / 4G → Plateforme SCADA

Connectez et mettez en service la configuration réseau, les paramètres d'adresse IP et le mappage des points de données, puis effectuez des tests de communication.

FAQ

Q : Les pannes de réseau ou de courant affecteront-elles la transmission des données et le contrôle du système ?

R : Le système est conçu pour gérer de tels scénarios. L'appareil est équipé d'une batterie de secours UPS intégrée qui garantit un fonctionnement continu même en cas de coupure de courant inattendue. De plus, sa capacité informatique de pointe permet la mise en cache locale des données et la synchronisation intelligente.

Cela garantit une exécution stable des commandes et un reporting des données, même en cas de perturbations intermittentes du réseau. Une fois la connectivité restaurée, toutes les données sont automatiquement synchronisées avec le cloud, garantissant ainsi leur intégrité totale.

Q : Ce boîtier de communication photovoltaïque intelligent prend-il en charge la surveillance à distance et le diagnostic des pannes ?

R : Oui, il prend entièrement en charge la surveillance en temps réel et le contrôle à distance. Lorsqu'ils sont intégrés à la plateforme SCADA ou IoT de Ruitai, les opérateurs peuvent facilement surveiller les performances de l'ensemble de l'usine sans être sur site.

Le système permet également des diagnostics à distance, permettant d'identifier et de résoudre rapidement les problèmes, réduisant ainsi considérablement les échecs de communication et réduisant les coûts globaux d'exploitation et de maintenance.

Q : Comment garantit-il que les panneaux solaires sont toujours positionnés à l’angle optimal pour une production d’énergie maximale ?

R : La NCU est équipée d'algorithmes de suivi avancés pilotés par l'IA et de capteurs environnementaux intégrés, notamment la détection du vent et de la neige.

Il analyse en permanence les conditions en temps réel pour ajuster intelligemment les angles des panneaux pour une production d'énergie optimale. De plus, le double étalonnage GPS garantit une précision de suivi précise, améliorant ainsi efficacement l'efficacité globale de la production d'énergie du système solaire.

Q : L'installation et la configuration sont-elles compliquées ? Est-il compatible avec la configuration mobile ?

R : Le processus de configuration est conçu pour être simple et efficace. En plus de la configuration standard basée sur PC, l'appareil prend également en charge la configuration Bluetooth via des appareils mobiles.

Lors de l'installation et de la mise en service sur site, les paramètres peuvent être rapidement configurés via un smartphone utilisant une connectivité Bluetooth basse consommation, améliorant considérablement la commodité et l'efficacité globale.
