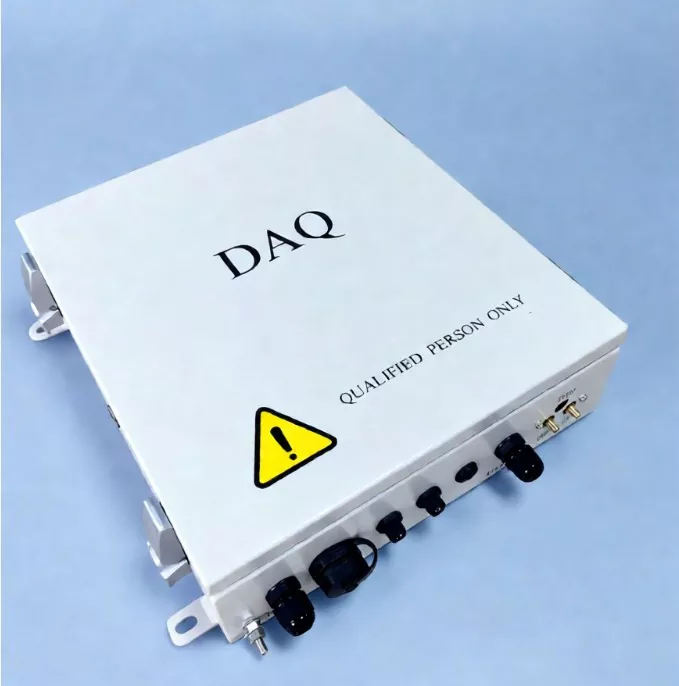

Unité de contrôle de communication photovoltaïque

Suzhou Ruitai est une usine professionnelle, notre unité de contrôle de communication PV utilise des composants de qualité industrielle, offrant une protection IP65, une large plage de températures de fonctionnement (-40°C à +85°C) et une résistance exceptionnelle à la foudre et aux interférences électromagnétiques.

Prenant en charge les protocoles standard de l'industrie tels que Modbus et TCP/IP, il s'intègre parfaitement à une large gamme d'onduleurs et de stations météorologiques. La NCU permet une réponse de l'ordre de la milliseconde et une communication de données en temps réel, garantissant ainsi un fonctionnement rapide et fiable du système. Lorsqu'il est associé à une plate-forme SCADA, il offre aux opérateurs une visibilité en temps réel sur les performances et l'état de fonctionnement de l'usine, où qu'ils soient.

Quelles sont les fonctions principales de l'unité de contrôle de communication PV ?

1. Surveillance centralisée

L'unité de contrôle de communication PV collecte les données signalées par toutes les TCU relevant de sa juridiction, regroupe les données et les télécharge sur le système SCADA ou sur une plate-forme de surveillance basée sur le cloud.

2. Contrôle unifié

Il diffuse des commandes de contrôle à toutes les TCU relevant de sa juridiction pour permettre des opérations synchronisées.

Les commandes typiques incluent : le rangement à une touche, la commutation du mode de suivi, l'activation/désactivation du retour en arrière et les modes de protection contre les intempéries (par exemple, en cas de vents violents ou de fortes pluies).

3. Communication longue distance

Il prend en charge la communication Ethernet (fibre optique) ou 4G, permettant l'accès et le contrôle des données à distance. Plusieurs NCU peuvent former un réseau en anneau à fibre optique pour améliorer la fiabilité des communications.

4. Gestion des données

Il organise et gère les informations du système, notamment les angles de rangée des trackers, les enregistrements d'alarmes, les données de performances du moteur et les données environnementales, fournissant ainsi des interfaces de données structurées pour les systèmes de niveau supérieur.

Tableau des spécifications complètes

▷ Paramètres caractéristiques

▷ Paramètres fonctionnels

▷ Paramètres généraux

Comment sélectionner la bonne unité de contrôle de communication photovoltaïque (NCU) ?

1. Sélectionnez la capacité de communication en fonction de l'échelle

Sélectionnez en fonction du nombre de TCU connectées.

Projets photovoltaïques à petite échelle :Avec moins de connexions, un modèle NCU de base convient.

Centrales électriques au sol à grande échelle :Une NCU haute capacité est recommandée pour prendre en charge un plus grand nombre de connexions TCU.

Recommandation de configuration :Ne configurez pas uniquement en fonction du nombre actuel d'appareils ; réserver une certaine capacité pour une expansion future (environ 20 % de marge).

2. Compatibilité des protocoles de communication

Pendant la phase de conception du projet, vérifiez les protocoles de communication TCU, les exigences d'interface SCADA et l'architecture de communication existante de la centrale électrique.

Les NCU Ruitai offrent une excellente compatibilité de protocole, prenant en charge RS485, 4G/5G, Modbus RTU, Modbus TCP, Ethernet/IP et d'autres méthodes de communication.

3. Sélectionnez l'indice de protection en fonction de l'environnement du site

Les NCU doivent être hautement adaptables aux conditions environnementales et résistantes à la pénétration de la poussière et de la pluie.

Pour les projets photovoltaïques à grande échelle, il est recommandé de sélectionner des unités avec une plage de température de fonctionnement de -40°C à +85°C et un indice de protection IP65 ou supérieur ; ils devraient également comporter des capacités anti-interférences et de protection contre la foudre.

4. Correspondance de l'architecture du réseau

La configuration de la NCU doit s'aligner sur la conception du réseau de communication PV global.

Recommandé pour les bases photovoltaïques à grande échelle :TCU → NCU → Réseau en anneau à fibre optique → SCADA

Recommandé pour les projets photovoltaïques distribués :TCU → NCU → 4G/5G → Plateforme Cloud

FAQ

Q : Quelles fonctionnalités matérielles garantissent un fonctionnement stable et fiable dans des environnements extérieurs exigeants ?

R : Le système combine plusieurs couches de protection pour garantir des performances fluides. La technologie de calibrage GPS double permet un suivi et un positionnement précis, tandis que la batterie de secours UPS intégrée maintient les fonctions critiques en fonctionnement en cas de panne de courant inattendue.

De plus, une protection complète contre les surintensités et les surtensions protège le système contre les perturbations liées à l'alimentation électrique, garantissant ainsi un fonctionnement fiable dans des conditions difficiles.

Q : L'unité de contrôle de communication PV est-elle facile à installer et à configurer ? Qu’en est-il des coûts de maintenance à long terme ?

R : Oui. Le système est conçu pour un déploiement rapide et efficace, prenant en charge à la fois la configuration sur PC et la configuration sans fil compatible Bluetooth afin de réduire considérablement le temps de mise en service sur site.

Une fois opérationnelle, la plate-forme permet une surveillance à distance et une visibilité des données en temps réel, tandis que sa conception à faible consommation contribue à réduire les besoins de maintenance et les coûts d'exploitation globaux.

Q : Quel niveau de protection extérieure le produit offre-t-il ? Peut-il résister aux conditions climatiques difficiles ?

R : Absolument. La série NCU présente un indice de protection IP65 et un boîtier résistant aux intempéries, offrant une protection efficace contre la pénétration de poussière et d'eau.

Il est conçu pour résister à des températures extrêmes, au froid intense, au brouillard salin et à d'autres conditions extérieures exigeantes, garantissant ainsi des performances stables et durables tout au long de sa durée de vie.

Q : Comment l'adaptabilité de l'IA du système améliore-t-elle les performances et la fiabilité ?

R : L’adaptabilité de l’IA du système apporte de la valeur de trois manières principales.

Premièrement, il affine continuellement les stratégies de suivi à l’aide de données historiques et en temps réel pour maximiser le rendement énergétique.

Deuxièmement, il offre une protection intelligente lors de conditions météorologiques extrêmes.

Troisièmement, ses capacités d'autodiagnostic et d'alerte précoce intégrées aident à détecter les problèmes potentiels avant qu'ils ne deviennent critiques, réduisant ainsi les temps d'arrêt imprévus et améliorant la fiabilité du système.

Q : Comment le produit prend-il en charge la gestion numérique des centrales solaires ?

R : La série NCU offre une visibilité en temps réel sur les opérations de l'usine grâce à la collecte et à la transmission continues de données.

Les opérateurs peuvent surveiller les performances du tracker, la production d'énergie et les alertes du système à tout moment via un PC ou des appareils mobiles.

Grâce à la prise en charge des protocoles MQTT et TCP, il permet une gestion centralisée sur plusieurs sites, aidant ainsi les centrales électriques à évoluer vers des opérations plus intelligentes et plus automatisées.
