Comment un système de suivi solaire à deux axes peut-il améliorer l’efficacité photovoltaïque ?

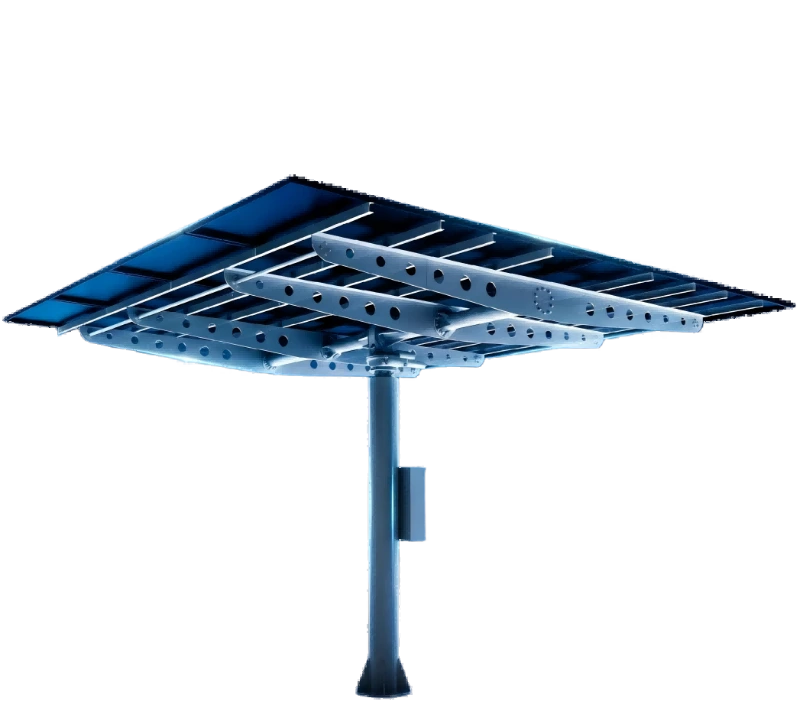

A Système de suivi solaire à deux axesaide les installations photovoltaïques à ajuster l’orientation des panneaux pour suivre le soleil tout au long de la journée et lors des changements saisonniers. Contrairement aux structures de montage fixes, cette technologie ajuste les angles horizontaux et verticaux, permettant aux modules solaires de maintenir une position plus favorable par rapport à la lumière solaire entrante. Alors que l’industrie photovoltaïque continue de se concentrer sur le rendement énergétique, la fiabilité opérationnelle et la gestion intelligente des installations, la technologie de suivi est devenue une considération importante pour les projets solaires à grande échelle.

Cependant, les performances d’une installation de suivi ne dépendent pas seulement de sa structure mécanique. La précision du contrôle, la fiabilité des communications, l’adaptabilité à l’environnement et la planification de la maintenance influencent toutes le fonctionnement à long terme. Comprendre ces facteurs aide les développeurs de projets et les intégrateurs de systèmes à évaluer si le suivi à deux axes est adapté aux conditions de leur site et à leurs objectifs de production d'énergie.

Pourquoi le suivi solaire reçoit-il plus d’attention ?

Les modules photovoltaïques convertissent la lumière du soleil en électricité, mais la quantité d'énergie qu'ils reçoivent dépend en partie de leur orientation vers le soleil. Une installation fixe maintient un angle prédéterminé, ce qui peut ne pas fournir l'orientation la plus favorable tout au long de la journée ou de l'année.

La technologie de suivi résout cette limitation en ajustant l'orientation du module en réponse aux changements de position solaire. L'objectif est d'améliorer l'alignement entre la surface du module et le rayonnement solaire entrant tout en maintenant un fonctionnement sûr et stable.

Mieux utiliser la lumière solaire disponible

Le rayonnement solaire atteint un module sous différents angles lorsque le soleil se déplace dans le ciel. Lorsque l'angle d'incidence devient moins favorable, l'énergie captée par le module peut diminuer. Un mécanisme de suivi peut réduire ce décalage angulaire en repositionnant le réseau en fonction de sa stratégie de contrôle.

Le bénéfice potentiel dépend des conditions solaires locales, des caractéristiques atmosphériques, des performances des modules et de la conception du système. Les emplacements bénéficiant d'une lumière directe du soleil peuvent offrir de meilleures opportunités de suivi, tandis que les sites affectés par une couverture nuageuse persistante, des ombres ou un terrain complexe nécessitent une évaluation plus détaillée.

Soutenir une conception d’usine plus flexible

Les projets photovoltaïques modernes varient considérablement en termes de terrain, de densité d'installation, de configuration électrique et d'exigences de fonctionnement. Les solutions de suivi solaire offrent une option de conception supplémentaire pour les projets qui cherchent à équilibrer la production d'énergie avec l'utilisation des terres, les coûts d'équipement et l'accès à la maintenance.

Plutôt que de supposer que le suivi surpasse toujours le montage fixe, les équipes d'ingénierie devraient comparer le rendement énergétique attendu, les exigences structurelles, les conditions d'installation et les coûts d'exploitation sur toute la durée de vie. Cette approche fournit une base plus réaliste pour sélectionner une configuration appropriée.

Comment fonctionne le suivi bidimensionnel ?

A Système de suivi solaire à deux axesutilise un mouvement mécanique coordonné et un contrôle électronique pour ajuster l'orientation des modules photovoltaïques le long de deux axes. Cette disposition permet au réseau de répondre aux changements à la fois de la position horizontale apparente du soleil et de son élévation.

Le principe de fonctionnement exact dépend de la structure mécanique, de l'algorithme de contrôle, de la configuration du capteur et de l'environnement d'installation. Dans une installation bien conçue, ces éléments fonctionnent ensemble pour maintenir la position de suivi prévue sans compromettre la stabilité structurelle ou la sécurité opérationnelle.

Réglage horizontal et vertical

L'axe horizontal permet au réseau de changer son orientation azimutale, l'aidant ainsi à suivre le mouvement apparent du soleil d'un côté à l'autre du ciel. Le réglage vertical modifie l'angle d'élévation de la surface du module pour s'adapter aux variations de position du soleil.

La coordination de ces mouvements peut améliorer l’alignement solaire dans une gamme de conditions plus large qu’un mécanisme à axe unique. Néanmoins, l'avantage pratique dépend du lieu d'installation et du rendement énergétique qui peut être obtenu grâce à un mouvement mécanique supplémentaire.

Contrôle intelligent et gestion de position

La précision du suivi dépend de la capacité du contrôleur à calculer, commander et surveiller le mouvement prévu. Une stratégie de contrôle peut utiliser des algorithmes de positionnement astronomique, des informations de capteurs, des signaux de rétroaction ou une combinaison de ces entrées.

Le contrôleur traite les informations de fonctionnement pertinentes et envoie des instructions au mécanisme d'entraînement. Les commentaires de la structure de suivi peuvent aider à déterminer si la position commandée a été atteinte. Lorsque des conditions anormales se produisent, une logique de contrôle appropriée peut prendre en charge la gestion des pannes, les restrictions de mouvement et les réponses de protection.

Une gestion fiable de la position est particulièrement importante lorsqu'une installation photovoltaïque contient de nombreuses unités de suivi. Un comportement de contrôle cohérent permet de réduire les mouvements inutiles, de maintenir un fonctionnement coordonné et de simplifier l'identification des anomalies de l'équipement.

Quels facteurs techniques déterminent les performances du système ?

Les performances de suivi sont influencées par le système complet plutôt que par un seul composant. La conception mécanique établit la plage de mouvement disponible, le contrôle électronique détermine le comportement de positionnement, la communication prend en charge la coordination et les outils de surveillance offrent une visibilité opérationnelle.

Précision du contrôle et stabilité des mouvements

Un positionnement précis aide les modules à maintenir l'orientation prévue dans des conditions de fonctionnement changeantes. La qualité du contrôle dépend de la résolution du retour de position, de la conception de l'algorithme, de la réponse du variateur, des tolérances mécaniques et des effets du vent ou d'autres forces externes.

Des mouvements excessifs ou des actions correctives fréquentes peuvent augmenter l’usure des composants et la consommation d’énergie. Les paramètres de contrôle appropriés doivent donc équilibrer la précision du suivi avec la stabilité mécanique et un fonctionnement efficace.

Les procédures de mise en service doivent vérifier la direction du mouvement, le retour de position, l'état de la communication, la protection limite et la réponse aux signaux anormaux. Ces contrôles établissent une base de fonctionnement fiable avant que l'usine n'entre en service de routine.

Fiabilité des communications

Les grandes installations photovoltaïques peuvent comprendre de nombreux contrôleurs, dispositifs de surveillance et autres équipements de terrain. Une architecture de communication fiable permet aux commandes opérationnelles et aux informations d'état de circuler entre les appareils de terrain et les systèmes de gestion de niveau supérieur.

La conception des communications doit tenir compte de la distance de transmission, des interférences électriques, de la topologie du réseau, de l'exposition environnementale et des conséquences d'une perte de communication. Des mécanismes appropriés de détection des pannes et de récupération peuvent aider les équipes de maintenance à distinguer les problèmes de communication des pannes mécaniques ou de contrôle.

Les boîtiers de communication intelligents peuvent fournir une interface structurée entre les équipements de suivi et les systèmes de supervision. Leur rôle peut inclure la collecte d'informations sur le terrain, la transmission de commandes et la prise en charge d'une surveillance coordonnée, en fonction de l'architecture du système.

Résistance structurelle et adaptabilité environnementale

Les structures de suivi doivent fonctionner dans des conditions environnementales changeantes, notamment les charges de vent, les variations de température, la poussière, l'humidité et l'exposition à long terme des matériaux. La conception mécanique doit être adaptée aux conditions de vent du site, aux caractéristiques du sol, aux exigences d'installation et aux capacités de maintenance.

Les modes de fonctionnement protecteurs sont également importants. Lorsque le vent ou d'autres conditions environnementales dépassent les limites de fonctionnement établies, le contrôleur peut ordonner à la structure de se déplacer dans une position de protection désignée, à condition que la conception de l'équipement prenne en charge cette fonction.

Les ingénieurs doivent vérifier les calculs de charge applicables, les spécifications des matériaux, la protection contre la corrosion, la protection électrique et les caractéristiques environnementales avant l'installation. L'ingénierie spécifique au site reste essentielle car l'adéquation d'une configuration ne peut pas être automatiquement transférée à un autre site.

Comment les différentes approches de suivi se comparent-elles ?

Les technologies de suivi solaire répondent à différents objectifs d’ingénierie. Le choix doit refléter le gain d'énergie attendu, le budget du projet, les conditions du terrain, les ressources de maintenance et l'environnement d'exploitation plutôt que le seul suivi de la capacité.

Cette comparaison décrit les caractéristiques générales de conception plutôt que les performances garanties. La production d'énergie réelle et la valeur du projet doivent être évaluées au moyen d'une simulation spécifique au site, de calculs techniques et d'une analyse des coûts d'exploitation.

Où la technologie de suivi avancée peut-elle être appliquée ?

Les solutions de suivi peuvent prendre en charge une gamme d'applications photovoltaïques lorsque leurs exigences mécaniques et électriques correspondent aux conditions du projet. La configuration finale doit être déterminée par une évaluation technique plutôt que par la seule catégorie d'application.

Centrales photovoltaïques à grande échelle

Les grands parcs solaires nécessitent souvent un fonctionnement coordonné des équipements, une surveillance centralisée et des procédures de maintenance reproductibles. Un contrôle intelligent peut aider à gérer les unités de suivi distribuées tout en fournissant des informations opérationnelles au personnel de direction de l'usine.

Pour ces installations, les équipes de projet doivent prendre en compte la couverture des communications, les procédures de remplacement des contrôleurs, la planification des pièces de rechange, l'accès aux inspections structurelles et l'intégration des équipements de suivi avec les systèmes de supervision existants.

Projets avec des angles solaires changeants

Les installations qui cherchent à maintenir une orientation favorable des modules lors des changements d'élévation solaire peuvent bénéficier d'un mouvement sur deux axes. La valeur de cette capacité dépend de la géométrie solaire locale, des conditions saisonnières, de l'ombrage et de l'équilibre entre la production d'énergie supplémentaire et les dépenses d'équipement.

Avant de sélectionner une configuration, les développeurs doivent comparer les profils de génération simulés dans des conditions météorologiques représentatives. Ce processus permet de déterminer si la capacité de mouvement supplémentaire offre une valeur suffisante pour l'application prévue.

Sites nécessitant un fonctionnement intelligent

Les projets comportant des équipements géographiquement répartis ou des exigences de maintenance exigeantes peuvent bénéficier de données d'exploitation claires et de diagnostics à distance. Lorsque les contrôleurs de suivi sont connectés à une plate-forme de surveillance appropriée, le personnel technique peut examiner les informations d'état, identifier les comportements irréguliers et organiser les activités de maintenance plus efficacement.

La surveillance à distance n'élimine pas la nécessité d'une inspection sur place. Au lieu de cela, il aide les équipes à prioriser les visites sur le terrain et à prendre des décisions de maintenance basées sur les preuves opérationnelles disponibles.

Quel rôle SCADA joue-t-il dans la gestion des installations ?

Les systèmes de contrôle de supervision et d'acquisition de données fournissent une interface pour observer l'état de l'équipement et gérer les fonctions de contrôle prises en charge. Dans les installations photovoltaïques, une plate-forme SCADA peut consolider les informations provenant des contrôleurs de suivi, des appareils de communication, des équipements électriques et des systèmes de surveillance environnementale.

Surveillance centralisée et identification des défauts

La surveillance centralisée peut faciliter l'identification des équipements qui ne répondent pas comme prévu. En fonction des signaux disponibles, la plateforme peut afficher la position de suivi, l'état de la communication, les alarmes, les modes de fonctionnement et d'autres paramètres pertinents.

Une classification claire des alarmes aide le personnel de maintenance à déterminer si un problème est lié à la communication, à la logique de contrôle, au mouvement mécanique ou à une condition de fonctionnement externe. Les enregistrements historiques peuvent également prendre en charge l’analyse des pannes récurrentes et la planification de la maintenance.

Décisions de maintenance basées sur les données

Les données opérationnelles deviennent plus utiles lorsqu'elles sont cohérentes, accessibles et connectées à des équipements spécifiques. Les équipes de maintenance peuvent comparer le comportement de fonctionnement normal avec des enregistrements anormaux, examiner les alarmes répétées et identifier les unités nécessitant une inspection plus approfondie.

La qualité des données reste essentielle. Des signaux manquants, des horodatages inexacts, des identifiants d'équipement incohérents et des connexions réseau peu fiables peuvent limiter la valeur des rapports de surveillance. Une structure de données bien planifiée doit donc faire partie de l'intégration et de la mise en service du système.

Intégration entre les couches d'équipement

Une gestion efficace de l'usine dépend de la coordination entre les appareils de terrain et les logiciels de niveau supérieur. Les contrôleurs gèrent les mouvements locaux, les équipements de communication facilitent l'échange d'informations et les plates-formes de supervision offrent une vision opérationnelle plus large.

La compatibilité doit être vérifiée avant le déploiement. Les équipes de projet doivent confirmer les protocoles de communication, le mappage des données, les autorisations de commande, la gestion des alarmes et les exigences en matière de cybersécurité. Les tests d'intégration permettent d'éviter des comportements inattendus lorsque des équipements de différentes couches fonctionnent comme un seul système.

Comment le nettoyage et la maintenance peuvent-ils soutenir la production à long terme ?

La poussière, le sable, le pollen et d’autres dépôts de surface peuvent réduire la quantité de lumière solaire atteignant les cellules photovoltaïques. L'impact varie en fonction des conditions météorologiques locales, de l'inclinaison du module, de l'utilisation des terres environnantes, des précipitations et des caractéristiques des matériaux déposés. L’équipement de suivi et les modalités de nettoyage doivent donc être considérés ensemble lors de la planification du projet.

Stratégies de nettoyage des modules photovoltaïques

La fréquence de nettoyage doit refléter les conditions de salissure mesurées, la disponibilité locale en eau, les coûts de main-d'œuvre et la perte d'énergie attendue causée par les dépôts de surface. Un programme de nettoyage fixe peut convenir à certains sites, tandis que d'autres nécessitent une approche basée sur l'état et appuyée par des données d'inspection et de performance.

Les équipements de nettoyage automatisés peuvent contribuer à réduire le travail manuel répétitif lorsque la disposition du site et la disposition des modules sont compatibles avec la solution sélectionnée. Cependant, la méthode de nettoyage doit être évaluée pour ses effets sur les surfaces vitrées, les cadres de modules, les câbles, les joints et les structures de suivi.

Utiliser des robots de nettoyage avec un équipement de suivi

Les robots de nettoyage photovoltaïques intelligents peuvent prendre en charge la maintenance de routine lorsque leurs trajectoires de déplacement, leurs exigences de dégagement et leurs procédures de fonctionnement correspondent à la configuration du module. La coordination entre l'équipement de nettoyage et les contrôles de suivi est importante pour éviter les conflits de mouvement ou les conditions de fonctionnement dangereuses.

Avant la mise en œuvre, les équipes techniques doivent vérifier la couverture de nettoyage, la détection des obstacles, les limites de fonctionnement, les besoins en eau ou en électricité et la gestion des urgences. L'équipement sélectionné doit également être évalué pour vérifier sa compatibilité avec les conditions environnementales et les procédures de maintenance du projet.

Inspection préventive et gestion des composants

La maintenance préventive doit couvrir les connexions mécaniques, les composants d'entraînement, les boîtiers électriques, le routage des câbles, la mise à la terre, les dispositifs de communication et le fonctionnement du contrôleur. Les intervalles d'inspection doivent suivre les recommandations du fabricant, les conditions du site et les résultats des activités de maintenance précédentes.

Les dossiers de maintenance doivent identifier l'équipement concerné, les symptômes observés, les actions correctives et les exigences de suivi. Une documentation cohérente aide les équipes à détecter les pannes répétées et à améliorer la planification de la maintenance tout au long de la durée de vie de l'usine.

Que doivent évaluer les équipes d’ingénierie avant l’installation ?

Une mise en œuvre réussie commence par une compréhension claire des conditions du site et des objectifs du projet. La capacité de suivi à elle seule ne suffit pas à établir l’adéquation technique ou la valeur économique.

Évaluation du site et modélisation énergétique

Les données sur les ressources solaires, les conditions météorologiques, le terrain, l'ombrage, les conditions du sol et l'espace d'installation disponible doivent être évalués avant la sélection de l'équipement. La modélisation énergétique peut estimer le profil de production attendu et comparer des approches alternatives de montage sous des hypothèses cohérentes.

L'analyse doit tenir compte des gains potentiels ainsi que des pertes supplémentaires associées à la disponibilité des équipements, à l'ombrage, à la saleté, à la conversion électrique et aux temps d'arrêt pour maintenance. Lorsque l’incertitude est importante, l’analyse de sensibilité peut montrer comment les changements d’hypothèses affectent le dossier global du projet.

Planification électrique et de communication

La conception du système doit définir les exigences en matière d'alimentation électrique, le routage des câbles, la mise à la terre, les dispositifs de protection, les interfaces de communication et les dispositions du réseau. Les ingénieurs doivent également déterminer comment les contrôleurs réagissent aux coupures de courant, aux pannes de communication, aux anomalies des capteurs et aux commandes conflictuelles.

Les interfaces des équipements doivent être clairement documentées afin que les équipes d'installation puissent vérifier les connexions et les exigences d'intégration. La documentation standardisée simplifie également la mise en service, le dépannage et le remplacement futur des équipements.

Procédures de sécurité et de mise en service

La mise en service doit confirmer que les mouvements mécaniques, la logique de contrôle, la communication, les alarmes et les fonctions de protection fonctionnent conformément à la conception approuvée. Les tests doivent inclure le fonctionnement normal et les scénarios de pannes pertinents dans le cadre de procédures sûres et approuvées par le fabricant.

Le personnel du site doit recevoir une formation appropriée sur les modes de fonctionnement, les procédures d'urgence, les exigences d'inspection et le signalement des pannes. Des responsabilités claires entre les fournisseurs d’équipements, les intégrateurs de systèmes et les exploitants d’usine contribuent à réduire l’incertitude lors du transfert et des opérations de routine.

Comment les équipes de projet peuvent-elles évaluer la valeur économique à long terme ?

La valeur économique de la technologie de suivi doit être évaluée sur toute la durée de vie prévue de l’installation. Les dépenses d’équipement initiales ne constituent qu’une partie du calcul. La production d'énergie, la main d'œuvre d'installation, la consommation électrique, les coûts de maintenance, les pièces de rechange, les temps d'arrêt et les exigences de remplacement influencent également l'économie globale du projet.

Comparaison des gains énergétiques et des coûts d'exploitation

Une évaluation fiable compare la production attendue dans la configuration de suivi proposée avec un cas de référence approprié. L'analyse doit utiliser des hypothèses cohérentes concernant les ressources solaires, les caractéristiques des modules, les pertes du système, la disponibilité des équipements et la valeur de l'électricité.

Un mouvement mécanique supplémentaire peut améliorer la capture d’énergie, mais il peut également introduire davantage de composants nécessitant une inspection et une maintenance. La meilleure configuration est celle qui offre un équilibre approprié entre le rendement attendu, la fiabilité et le coût de la durée de vie dans les conditions réelles du projet.

Considérer la fiabilité et la facilité d'entretien

La fiabilité des équipements affecte à la fois les dépenses de maintenance et la disponibilité énergétique. Les conceptions prenant en charge un diagnostic de panne simple, des composants accessibles, une documentation claire et des procédures de remplacement pratiques peuvent réduire la charge opérationnelle des équipes de l'usine.

La planification des services doit prendre en compte la disponibilité du support technique, la fourniture de pièces de rechange, la maintenance des logiciels et le processus de gestion des anomalies de l'équipement. Ces facteurs sont particulièrement pertinents lorsqu'un projet se déroule loin du fournisseur d'équipement ou dispose d'un personnel technique limité sur site.

Évaluation des performances au fil du temps

L'évaluation à long terme doit comparer les dossiers d'exploitation réels avec les hypothèses utilisées lors de la planification du projet. Les différences de production d'énergie, de disponibilité des équipements, d'encrassement, de conditions météorologiques ou de performances de maintenance peuvent expliquer les écarts par rapport aux résultats attendus.

Des évaluations régulières des performances permettent aux opérateurs d'affiner les calendriers de maintenance, d'identifier les défauts récurrents et d'améliorer la sélection future des équipements. Un processus d’évaluation structuré est plus utile que de s’appuyer sur un seul indicateur de performance pour juger l’ensemble de l’installation.

Quels développements façonnent le suivi solaire intelligent ?

Le développement de la technologie de contrôle photovoltaïque met de plus en plus l’accent sur la coordination des équipements, la visibilité à distance, la maintenabilité et le fonctionnement basé sur les données. Ces priorités reflètent la nécessité de gérer des installations complexes tout en garantissant la fiabilité des équipements dans des conditions environnementales changeantes.

Algorithmes de contrôle plus intelligents

Les algorithmes de contrôle peuvent combiner les positions solaires calculées avec des informations de retour et des contraintes de fonctionnement. Les améliorations de la logique de contrôle peuvent aider à réduire les mouvements inutiles, à gérer les erreurs de position et à favoriser un comportement plus cohérent lorsque les conditions environnementales changent.

Le contrôle avancé doit rester suffisamment transparent pour que les ingénieurs puissent comprendre ses limites de fonctionnement et vérifier son comportement. Des tests et une gestion des défauts appropriés sont nécessaires pour garantir que l'optimisation ne compromet pas la sécurité ou la protection de l'équipement.

Accent accru sur les diagnostics à distance

Les capacités de diagnostic à distance peuvent fournir une visibilité plus précoce sur les interruptions de communication, les comportements de suivi anormaux et les alarmes récurrentes. Lorsqu’ils s’appuient sur une collecte de données fiable, ces outils peuvent aider les équipes de maintenance à déterminer les problèmes nécessitant une attention immédiate.

À mesure que les systèmes de surveillance deviennent de plus en plus connectés, la cybersécurité et le contrôle d’accès nécessitent une attention particulière. L'authentification, la segmentation du réseau, les mises à jour logicielles et les commandes à distance contrôlées peuvent contribuer à protéger les systèmes opérationnels contre les accès non autorisés ou les modifications involontaires.

Coordination entre le suivi et le nettoyage

Les équipements de suivi, de surveillance et de nettoyage doivent de plus en plus fonctionner dans le cadre d’une stratégie de maintenance coordonnée. Les informations de fonctionnement partagées peuvent aider à planifier les activités de nettoyage, à éviter les positions incompatibles des équipements et à réduire les interruptions inutiles.

La valeur pratique de l'intégration dépend de l'interopérabilité et de la qualité de la mise en œuvre. Les équipes de projet doivent confirmer que chaque appareil prend en charge les interfaces requises et que les opérations coordonnées ont été testées dans des conditions réalistes sur site.

Conclusion : créer des solutions de contrôle photovoltaïque plus fiables

A Système de suivi solaire à deux axesoffre un moyen d'ajuster l'orientation du module photovoltaïque le long de deux axes, améliorant potentiellement l'alignement solaire dans des conditions de site appropriées. Sa valeur pratique dépend d'une combinaison de précision de contrôle, de conception mécanique, de fiabilité de communication, d'adaptabilité environnementale et de maintenance efficace. Une évaluation technique minutieuse est essentielle pour déterminer si la capacité supplémentaire justifie l'investissement pour un projet particulier.

Les contrôleurs intelligents, les dispositifs de communication, les logiciels de supervision et les équipements de nettoyage peuvent contribuer à un environnement opérationnel plus coordonné lorsqu'ils sont sélectionnés et intégrés en fonction des exigences du projet. Des procédures de mise en service claires, des données opérationnelles fiables et une maintenance préventive contribuent également à des performances fiables à long terme.

En tant que fabricant professionnel spécialisé dans les solutions de contrôle de suivi photovoltaïque,Suzhou Ruitai Automation Technology Co., Ltd.intègre la recherche et le développement, la production et le service technique. Son portefeuille de produits comprend des contrôleurs de suivi intelligents, des boîtiers de communication intelligents, des plates-formes d'exploitation et de maintenance SCADA et des robots de nettoyage photovoltaïques intelligents. La société déclare également ses certifications ISO 9001, CE, HTW, protection des droits d'auteur sur les logiciels et réalisations en matière de propriété intellectuelle. En se concentrant sur l'innovation technique, la qualité des produits et l'intégration pratique des systèmes, Ruitai Automation continue de soutenir les projets photovoltaïques à la recherche de solutions de contrôle fiables et de fonctionnement intelligent.
