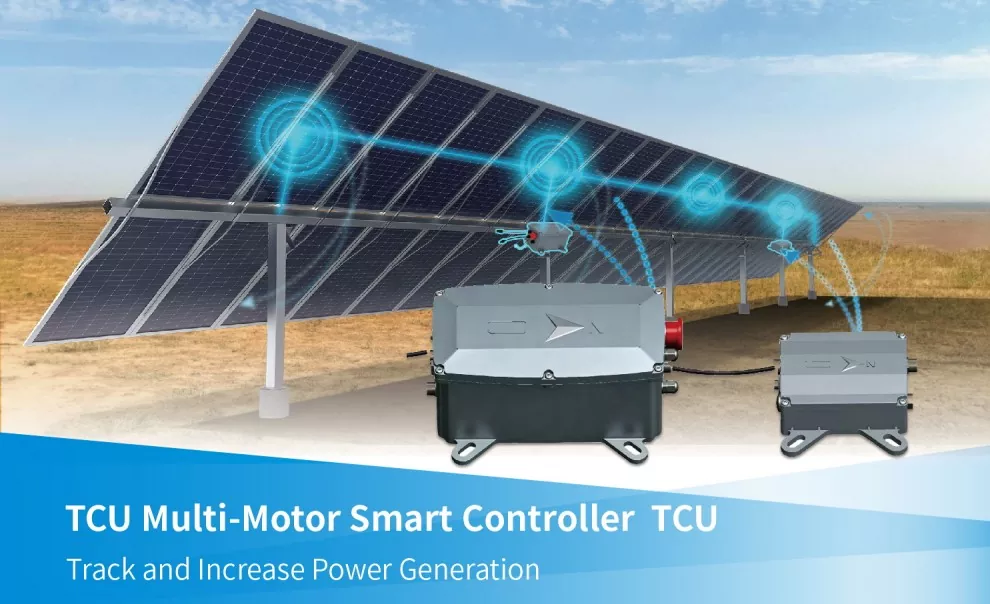

Tracker solaire multi-rangées intelligent et sous-contrôleur

Ruitai possède sa propre usine pour fabriquer un tracker solaire multi-rangées intelligent et sous-contrôleur de haute qualité. Ce système TCU constitue le cœur intelligent de la centrale solaire.

Il contrôle précisément le moteur pour ajuster l'angle des panneaux photovoltaïques en temps réel, permettant au système de suivre dynamiquement le mouvement du soleil tout au long de la journée et de capter davantage d'énergie solaire.

Le système est encore amélioré par son algorithme de réseau neuronal intégré, qui permet un apprentissage à distance basé sur le cloud et une optimisation continue.

À mesure que les conditions d'ensoleillement et l'environnement du site changent, le TCU peut ajuster et améliorer sa stratégie de suivi au fil du temps, aidant ainsi l'installation photovoltaïque à générer de l'énergie plus efficacement.

Caractéristiques techniques du produit

1. Intégration matérielle et logicielle

Le tracker solaire multi-rangées intelligent et sous-contrôleur prend en charge l'alimentation CA et CC et est équipé d'une batterie de secours au lithium de haute capacité, assurant un contrôle stable du noyau même la nuit ou dans des conditions météorologiques difficiles.

Grâce à des algorithmes de suivi intelligents avancés et à une technologie de modélisation 3D de haute précision, le système peut réduire efficacement les pertes d'ombre causées par un terrain complexe et améliorer la production globale d'énergie.

Associé à l'application mobile et à la plate-forme SCADA de Ruitai, le système permet une gestion numérique complète du processus, depuis l'installation rapide jusqu'à l'exploitation et la maintenance à distance.

2. Mécanisme de protection de la sécurité

Dans des conditions de vent extrêmes, le système utilise nos TCU et NCU pour ajuster automatiquement les panneaux photovoltaïques dans une position parallèle sûre, réduisant ainsi la charge de vent et protégeant la structure du tracker.

Dans des situations spécifiques, il peut également identifier les rangées de trackers indépendantes qui ne sont pas affectées par le vent, leur permettant ainsi de continuer à produire de l'électricité en toute sécurité.

Chaque NCU peut également fonctionner comme une microstation météo, permettant une protection graduée et des réponses de tolérance aux pannes lors de conditions météorologiques extrêmes telles que des vents violents, de fortes chutes de neige et des inondations.

Le système est conçu avec une séparation haute et basse tension, une protection électrique intégrée et un cryptage logiciel et matériel double couche, contribuant ainsi à garantir la sécurité du personnel, des équipements et des données.

Paramètres système

Paramètres mécaniques

Paramètres électriques

Guide d'installation du TCU

1. Installation mécanique

● Montez le support :Installez le support de montage ou le boîtier de l'équipement à l'emplacement désigné. Assurer un montage sécurisé pour éviter le desserrage dû aux vibrations et laisser suffisamment d’espace pour l’entretien.

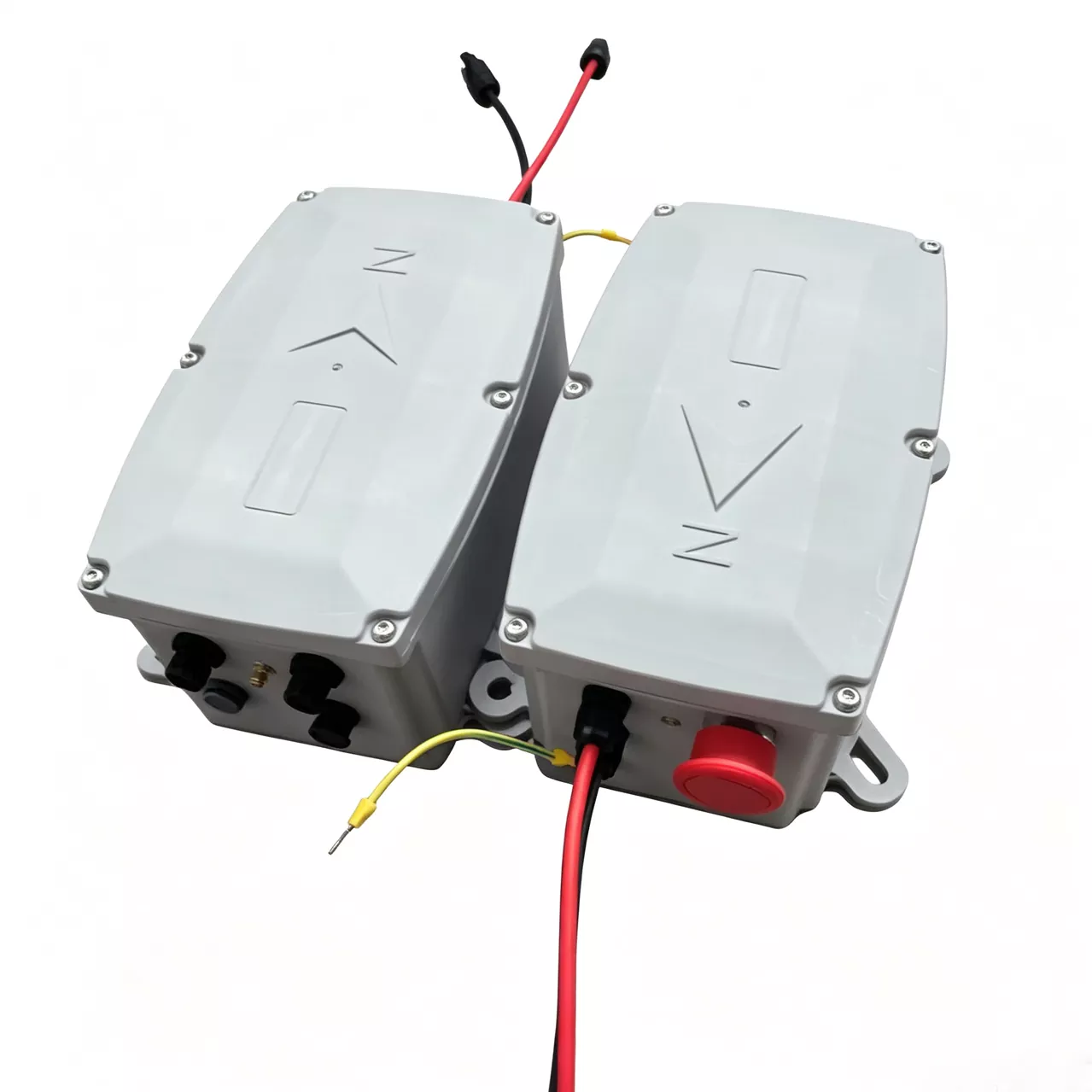

● Installez la TCU :Fixez le TCU (Intelligent Sub-Controller for Multi-Row Solar Trackers) dans la bonne orientation à l'aide des vis de montage fournies.

2. Connexions électriques

● Alimentation :Connectez l'entrée d'alimentation CC et la terre de protection (PE). Assurez-vous de la polarité correcte (évitez d'inverser les bornes positives et négatives) et vérifiez que les connexions des bornes sont sécurisées.

● Connexion moteur :TCU → Pilote de moteur → Moteur d'entraînement → Rotation du tracker

● Connexion du capteur :Connectez les capteurs d'inclinaison, les capteurs de position et les capteurs de vitesse du vent conformément aux spécifications du projet.

3. Connexions de communication

● Architecture standard :Traqueur solaire → TCU → NCU → Système SCADA

● Les interfaces de communication comprennent :

RS485 : méthode de communication sur le terrain commune

Bus CAN : communication du dispositif de contrôle interne

Ethernet : transmission de données à haut débit

Communication sans fil : pour les applications de projets spécialisés

4. Configuration des paramètres et mise en service

● Définir les paramètres de base :Projetez la latitude/longitude, les paramètres de temps, le mode de suivi et les angles limites.

● Test de fonctionnement du moteur :Testez le fonctionnement avant et arrière et les angles maximum/minimum ; Vérifiez la direction correcte du mouvement du tracker.

● Calibrage des angles :Alignez l'angle réel avec l'angle signalé par le système à l'aide du retour de position et des données du capteur d'inclinaison.

● Test de communication :Vérifiez la communication entre la TCU et la NCU, y compris le téléchargement de données, les retours d'état et les notifications d'alarme.

Filaire ou sans fil : comparaison des méthodes de communication TCU

Le tracker solaire intelligent à plusieurs rangées de Ruitai avec sous-contrôleurs prend en charge diverses méthodes de communication. Nous recommandons ce qui suit :

Pour les centrales solaires en terrain plat, privilégiez la solution filaire RS485 ; pour les environnements de déploiement difficiles, tels que les sites montagneux ou flottants, des solutions sans fil peuvent être envisagées, à condition que des tests de couverture du signal soient minutieusement effectués.

Type de produit

Pour répondre aux différentes exigences du projet, Ruitai propose une matrice de produits flexible pour diverses configurations de système de suivi.

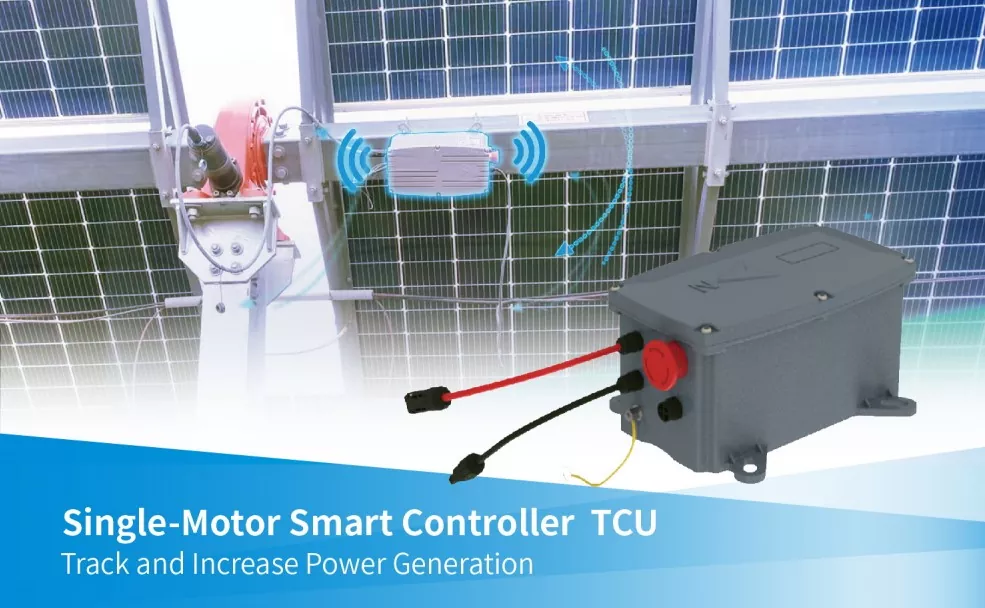

Pour les applications à une seule rangée et à un seul disque, nous proposons deux modèles : le RT-TK-SP-V1 alimenté en courant continu et le RT-TK-EP-V1 alimenté en courant alternatif.

Les deux sont conçus pour fonctionner avec des moteurs de 300 W et offrent un contrôle stable pour les rangées de trackers standard.

Pour les baies à grande échelle comportant plusieurs lignes et plusieurs disques, nous proposons une solution combinée utilisant un contrôleur principal et des sous-contrôleurs. Cette configuration prend en charge des moteurs allant jusqu'à 150 W et convient aux configurations de projets plus complexes.

Que le système utilise une entrée CC de chaîne ou une connexion au réseau CA, la solution de contrôle de Ruitai peut être adaptée de manière flexible aux différentes conditions du site et aux besoins du projet.

Certifications et assurance qualité

Nos trackers solaires multi-rangées intelligents et sous-contrôleurs sont strictement conformes aux principales normes internationales et nationales. Ils ont obtenu la certification du système de gestion de la qualité ISO 9001, la certification de sécurité CE et l'inspection des normes de sécurité de HTW, une organisation internationale d'essais et d'inspection.

En outre, le logiciel système a également reçu un certificat d'enregistrement des droits d'auteur sur les logiciels informatiques de l'Administration nationale des droits d'auteur de la République populaire de Chine.

Choisir les produits Ruitai TCU, c'est choisir une solution de contrôle conforme, fiable et efficace pour l'avenir de la production d'énergie solaire.
