Tracker solaire multi-rangées et multi-entraînements

Suzhou Ruitai est un fabricant professionnel de trackers solaires à plusieurs rangées et multi-entraînements ; nous pouvons proposer une série complète de produits TCU pour répondre aux besoins de différentes tailles d'installations photovoltaïques et scénarios d'application.

Pour les baies multi-rangées et multi-disques à grande échelle, Suzhou Ruitai adopte une solution « contrôleur principal + sous-contrôleur », prenant en charge des moteurs ≤ 150 W. Le système peut s'adapter de manière flexible à l'entrée CC de chaîne de 300 à 1 500 V CC et à l'entrée de réseau CA de 90 à 264 V CA, ce qui le rend adapté à différentes conceptions de projets et conditions d'alimentation électrique.

Pour les applications à une rangée et à entraînement unique, Ruitai peut également proposer deux modèles : le RT-TK-SP-V1 alimenté en courant continu et le RT-TK-EP-V1 alimenté en courant alternatif, tous deux conçus pour correspondre aux moteurs de 300 W.

Notre série de produits

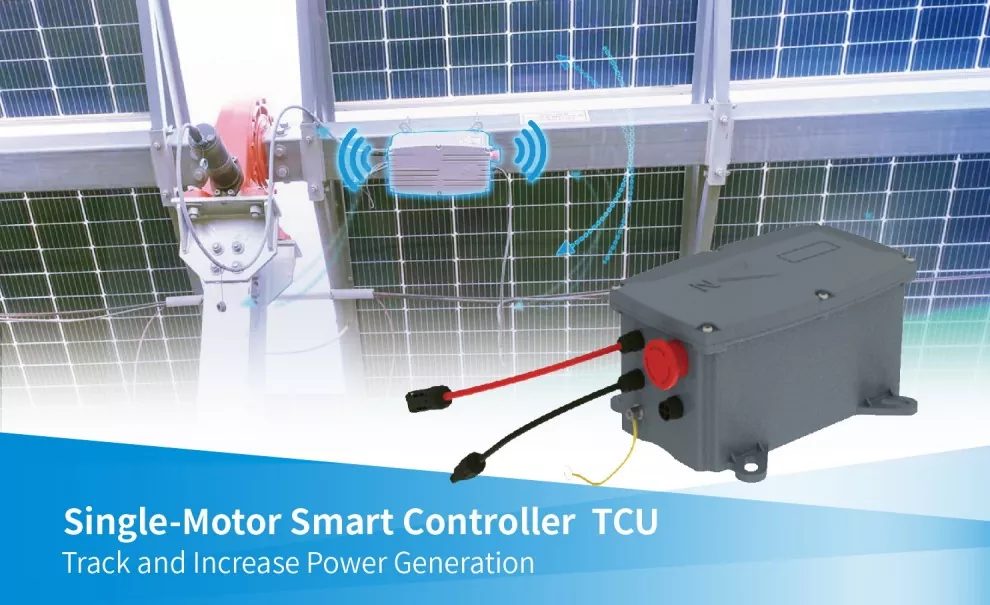

Contrôleur intelligent (une seule rangée, un seul lecteur)

Modèle : RT-TK-SP-V1 / RT-TK-EP-V1

Puissance du moteur correspondante : 300 W

Alimentation : entrée CC 300 – 1 500 VCC / L+N 90 – 264 VCA

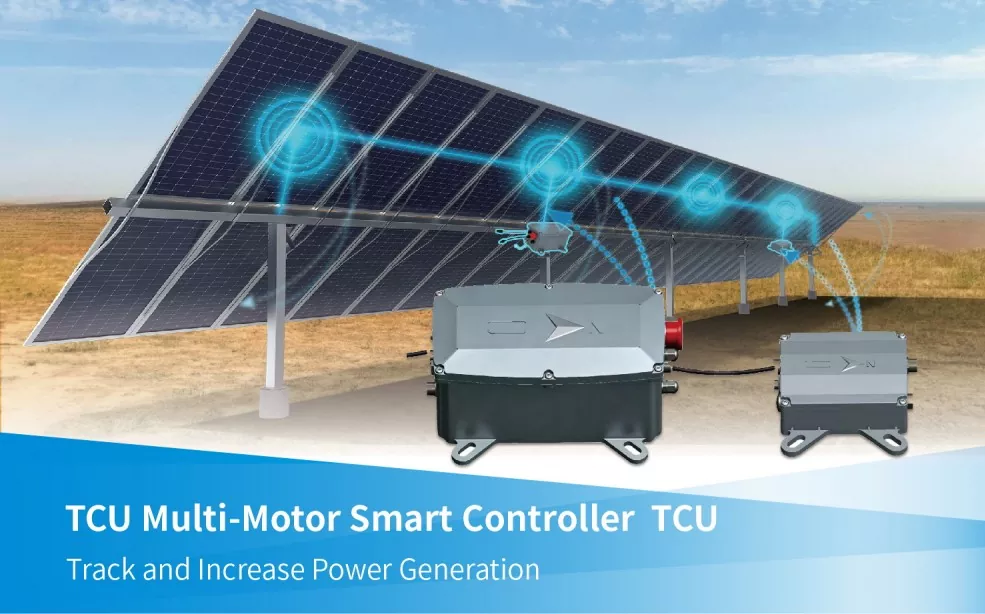

Contrôleur principal intelligent + sous-contrôleur intelligent (multi-rangées, multi-drive)

Modèle : RT-TK-SP-V1 + RT-TK-SV1 / RT-TK-EP-V1 + RT-TK-SV1

Puissance du moteur correspondante : ≤ 150 W.

Alimentation : alimentation de chaîne PV, entrée CC 300–1 500 VCC + 24 VCC / L+N 90–264 VCA + 24 VCC

Paramètres système

Paramètres mécaniques

Paramètres électriques

Intégration logicielle et matérielle avancée

Le Tracker Solaire Multi-Row Multi-Drive prend en charge l'alimentation CA et CC et est équipé d'une batterie de secours au lithium haute capacité, garantissant une capacité de contrôle de base même la nuit ou dans des conditions météorologiques difficiles.

Grâce à des algorithmes de suivi intelligents et à une modélisation 3D de haute précision, il contribue à réduire les pertes d'ombrage causées par un terrain complexe et à maximiser l'utilisation de l'énergie solaire.

Associé à l'application mobile et à la plate-forme SCADA, le système permet une gestion numérique tout au long du processus, de l'installation rapide à l'exploitation et à la maintenance à distance.

Protection de sécurité complète

La sécurité est essentielle pour chaque centrale photovoltaïque.

Dans des conditions de vent fort, le système ajuste automatiquement les modules photovoltaïques dans une position plate parallèle au sol, réduisant ainsi la charge de vent et protégeant la structure du tracker.

Dans des cas particuliers, il peut également identifier des rangées indépendantes non affectées par le vent et leur permettre de continuer à produire de l'électricité. Chaque NCU peut fonctionner comme une microstation météo, permettant une protection graduée et une tolérance aux pannes lors de conditions météorologiques extrêmes telles que des vents violents, de la neige et des inondations.

Avec une séparation haute et basse tension, une protection électrique et un double cryptage logiciel et matériel, le système contribue à protéger le personnel, l'équipement et les données.

Que devrait être inclus dans l’inspection de routine du TCU ?

Ruitai recommande d'inspecter le tracker solaire multi-rangées et multi-entraînements au moins une fois par mois.

1. Inspection visuelle :Vérifiez l'armoire pour détecter toute trace de rouille, de déformation ou de signes d'infiltration d'eau ; vérifiez si les bandes d'étanchéité présentent des signes de vieillissement.

2. Inspection du câblage :Vérifiez les bornes d'alimentation, les bornes de communication et les bornes de connexion du moteur pour déceler tout jeu ou oxydation.

3. État du voyant lumineux :Vérifiez que les indicateurs d'alimentation, de communication et de panne fonctionnent normalement.

4. Test de communication :Vérifiez l'état en ligne de la TCU et l'horodatage de sa dernière communication via la NCU.

5. Vérification des angles :Sélectionnez au hasard quelques TCU, émettez une commande d'angle de test et mesurez l'angle réel du tracker pour vous assurer que l'écart est ≤ ±0,5°.

6. Bruit de fonctionnement du moteur :Écoutez les bruits anormaux pendant la rotation du tracker ; de tels bruits peuvent indiquer une usure mécanique ou une obstruction par des corps étrangers.

7. Température ambiante :Vérifiez la température interne de l'armoire pendant les périodes estivales à haute température et dépoussiérez les ouvertures de ventilation si nécessaire.

Certifications et qualité

Nos trackers solaires multi-rangées et multi-entraînements sont développés et fabriqués conformément à des normes internationales et nationales strictes, avec des certifications telles que la certification du système de gestion de la qualité ISO 9001, la certification de sécurité CE et les tests de normes de sécurité par HTW.

Le logiciel système a également obtenu le certificat d'enregistrement des droits d'auteur sur les logiciels informatiques de l'Administration nationale des droits d'auteur de la République populaire de Chine.

Choisir nos produits TCU, c'est choisir une solution conforme, fiable et efficace pour l'avenir de la production d'énergie photovoltaïque.

FAQ

Q : Quels modes de suivi le tracker solaire multi-rangées et multi-entraînements prend-il en charge ?

R : Selon la conception du système, il prend en charge le suivi solaire automatique, la mise en service manuelle, le rangement sécurisé, la veille nocturne et les modes de maintenance.

Ces modes répondent aux exigences d'installation et de mise en service, de fonctionnement normal et de dépannage/maintenance.

Q : Comment le TCU réduit-il les coûts d’exploitation et de maintenance des centrales photovoltaïques ?

R : Le TCU réduit les interventions manuelles et améliore l'efficacité de l'exploitation et de la maintenance grâce à un contrôle intelligent. Il ajuste automatiquement les angles des modules, surveille l'état de fonctionnement, signale les anomalies et prend en charge la maintenance à distance.

Q : La TCU nécessite-t-elle des mises à niveau logicielles périodiques ?

R : La maintenance du logiciel est recommandée en fonction de l'état opérationnel du projet. Ruitai fournit des services de mise à niveau logicielle et de support technique à long terme, couvrant l'optimisation des algorithmes de contrôle, l'amélioration des fonctions de communication, l'amélioration des diagnostics de pannes et les mises à niveau de compatibilité du système.
