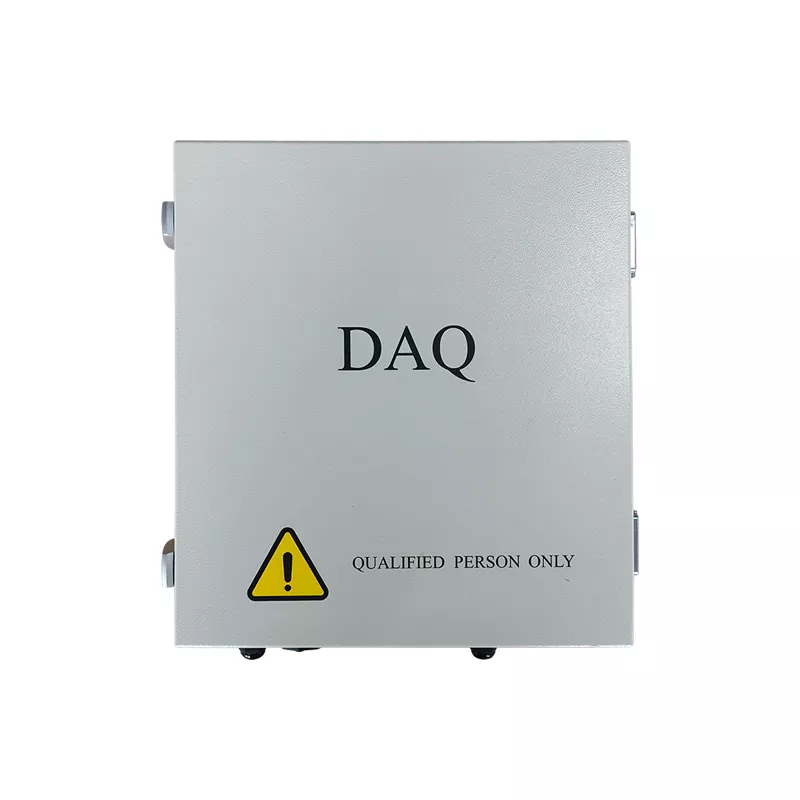

Unité de contrôle du réseau photovoltaïque

Suzhou Ruitai est un fabricant fiable d'unités de contrôle de réseau photovoltaïque. Cette NCU haute performance prend en charge une communication fiable et une O&M efficace dans des environnements extérieurs complexes. Sa topologie de réseau avancée et son architecture de protection contribuent à garantir un fonctionnement ininterrompu du système.

Associé à des solutions complètes et à un support après-vente, il simplifie le travail d'exploitation et de maintenance et réduit considérablement les coûts de main-d'œuvre tout au long du cycle de vie de la centrale solaire.

Algorithme de base

L'unité de contrôle du réseau photovoltaïque sert à la fois de passerelle de communication et d'unité d'exécution pour les algorithmes de suivi intelligents. Grâce à une détection haute fréquence et à un contrôle précis, il ajuste les positions du tracker en temps réel.

Détection micro-météo au niveau de la milliseconde :La vitesse et la direction du vent intégrées et d'autres capteurs collectent des données environnementales toutes les 0,5 secondes, complétant ainsi le processus depuis la détection jusqu'à la prise de décision en quelques millisecondes.

Algorithmes d'auto-apprentissage de l'IA :Les algorithmes intégrés, dont Super Track, combinent l'IA, le big data, les modèles de micro-ombrage et les modèles d'irradiation bifaciale. Sur un terrain complexe ou dans des conditions de lumière diffuse, le système calcule automatiquement l'angle de suivi optimal pour maximiser la capture d'énergie.

Protection contre le vent à plusieurs niveaux :Le système ajuste les positions des trackers en fonction de la direction du vent, gardant les modules photovoltaïques parallèles au vent pour réduire l'impact du vent. Il prend en charge trois niveaux de protection contre le vent :

Le niveau 1 est déclenché lorsque la vitesse du vent atteint ≥10 m/s pendant 60 secondes ;

Niveau 2 à ≥12 m/s pendant 30 secondes ;

Niveau 3 à ≥15 m/s pendant 5 secondes.

Au niveau 3, le tracker se déplace directement vers une position de rangement de sécurité à 5°. Lorsque la vitesse du vent reste ≤8 m/s pendant 300 secondes, le système revient automatiquement en mode de suivi.

Tableau des spécifications complètes

▷ Paramètres caractéristiques

▷ Paramètres fonctionnels

▷ Paramètres généraux

Solutions tous scénarios

Réseau de relais multi-sauts distribués

Pour les équipements solaires largement distribués, le système fournit une solution de communication par porteur de ligne électrique (PLC).

Un collecteur de données crée une table de routage à plusieurs niveaux, permettant aux appareils sans connexion directe de communiquer via des appareils principaux à l'aide de relais multi-sauts.

Cela élimine le besoin d'équipement de relais supplémentaire et permet d'éviter les problèmes de communication causés par les longues distances d'installation.

Inspection intelligente prédictive

Associé au balayage infrarouge par drone et au diagnostic des défauts basé sur les périphéries, le système permet d'identifier les câbles vieillissants et les risques de surchauffe aux points de connexion.

L'IA analyse les écarts de courant et de tension en temps réel pour détecter rapidement les défauts potentiels, faisant ainsi passer l'exploitation et la maintenance d'une réparation réactive à une prévention proactive.

Intervention d'urgence à plusieurs niveaux

Le système suit un processus de réponse d'urgence standardisé lorsque la communication NCU est interrompue.

Dans des conditions ensoleillées, il peut passer à un angle d'inclinaison optimal local pour maintenir la production d'électricité de base.

Lors de conditions météorologiques extrêmes, les trackers peuvent être rapidement déplacés vers une position sûre via une liaison de communication de secours ou une opération manuelle sur site pour réduire les pertes potentielles.

Services Ruitai et support après-vente

Gestion du micrologiciel et des paramètres

Des mises à jour du micrologiciel sont fournies tous les six mois pour résoudre les problèmes connus. Les paramètres peuvent être configurés automatiquement via une application mobile ou un ordinateur, tandis que l'association intelligente des appareils permet de réduire le temps de mise en service après le remplacement du module.

Assistance technique experte

Suzhou Ruitai fournit une assistance technique experte pour les défauts complexes au niveau des puces ou les problèmes non résolus, en aidant à une inspection approfondie et au dépannage du protocole de communication.

Procédures de sécurité et formation technique

Tous les travaux d'exploitation et de maintenance suivent des procédures de sécurité strictes, notamment la déconnexion de l'alimentation avant l'inspection et le port de gants isolés.

Une formation technique régulière aide les équipes O&M à améliorer leur capacité de maintenance indépendante et à maintenir le fonctionnement fiable des équipements sur le long terme.

FAQ

Q : Quels appareils peuvent être connectés à une NCU ?

R : L'unité de contrôle du réseau photovoltaïque peut se connecter à une large gamme d'appareils photovoltaïques intelligents, notamment des TCU, des trackers solaires, des boîtiers de communication photovoltaïques, des stations météorologiques, des capteurs, des systèmes SCADA et des plateformes de surveillance IoT.

Q : La NCU peut-elle fonctionner dans des environnements extérieurs difficiles ?

R : Oui. De nombreuses centrales photovoltaïques sont installées dans les déserts, les régions de Gobi ou les zones extrêmement froides. La NCU de qualité industrielle de Ruitai présente un indice de protection IP65, une plage de températures de fonctionnement de -40°C à 70°C, une résistance aux interférences électromagnétiques (EMI) et une protection contre la foudre/surtensions.

Q : Le NCU peut-il être utilisé pour les systèmes photovoltaïques à inclinaison fixe ?

R : Oui, même si sa valeur principale réside dans les scénarios nécessitant une gestion des communications des appareils.

Pour les systèmes photovoltaïques à inclinaison fixe intégrant plusieurs onduleurs, des équipements de surveillance environnementale ou des systèmes O&M intelligents, la NCU peut également être utilisée pour la gestion des données.
