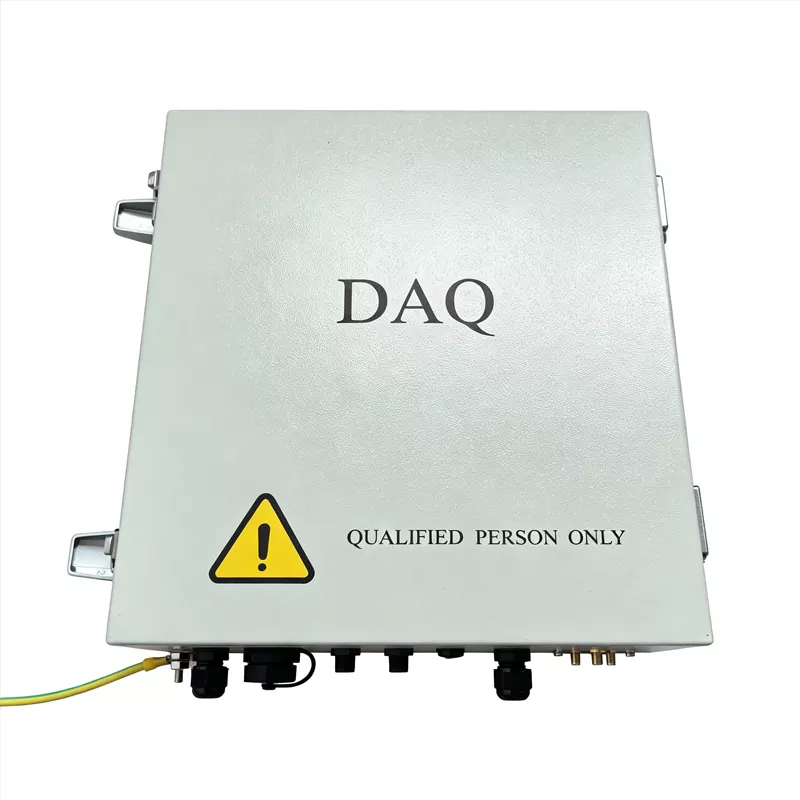

Boîte de communication photovoltaïque

Le boîtier de communication PV (NCU) est proposé par le fournisseur professionnel Ruitai. Il protège les centrales solaires lors de conditions météorologiques extrêmes grâce à une détection intelligente et un contrôle automatique. En intégrant plusieurs stratégies de protection contre les conditions météorologiques extrêmes et en les combinant avec la surveillance des données de la plateforme cloud intelligente, il permet une protection automatique intelligente des centrales solaires et garantit un fonctionnement sûr et stable dans des environnements difficiles.

Configuration automatisée du produit

Déploiement automatisé des paramètres :Après avoir remplacé un module, le personnel O&M n'a pas besoin de configurer chaque paramètre manuellement. Une fois connecté via une application mobile ou un ordinateur, le système génère automatiquement un tableau de paramètres et le déploie en un seul clic, mettant rapidement à jour les paramètres clés tels que les protocoles et les débits en bauds.

Association intelligente et mise en service :Le système peut envoyer automatiquement des commandes pour ajuster les angles du tracker. En comparant l'angle commandé avec l'angle de rotation réel, il cartographie avec précision la NCU, chaque TCU et le générateur photovoltaïque, améliorant ainsi considérablement l'efficacité de la mise en service sur site.

Maintenance prédictive et intervention d'urgence

Partage de données et protection redondante :Dans les centrales solaires à grande échelle, plusieurs boîtiers de communication photovoltaïques peuvent partager des données météorologiques via le réseau de communication. Si un dispositif de collecte de données météorologiques locales tombe en panne, la NCU peut obtenir des données d'autres nœuds, réduisant ainsi les angles morts du système et garantissant que les trackers entrent à temps dans les modes de protection, tels que la protection contre les vents violents.

Intervention d'urgence standardisée :Le système suit un processus d'intervention d'urgence à plusieurs niveaux pour protéger les trackers en cas de perte de communication. Si la communication NCU est complètement interrompue par temps ensoleillé, le système passe en mode automatique local pour maintenir la production d'électricité. En cas de conditions météorologiques extrêmes, le plan d'urgence démarre immédiatement. Les trackers sont déplacés vers une position sûre grâce à une opération manuelle sur site ou à une liaison de communication de secours pour éviter d'endommager l'équipement.

Que comprend le processus standardisé d'exploitation et de maintenance du boîtier de communication PV ?

Inspection et entretien de routine

Fixation structurelle :Utilisez régulièrement une clé dynamométrique pour vérifier ponctuellement les boulons porteurs sur les poutres principales, les diagonales et autres composants clés, en vous assurant que les valeurs de couple répondent à la norme requise.

Entretien des transmissions :Ajoutez de la graisse résistante aux hautes températures à la boîte de vitesses et au roulement d'orientation tous les six mois. Vérifiez le jeu d'usure des engrenages et maintenez-le à ≤0,15 mm.

Protection contre la corrosion et nettoyage :Mesurez régulièrement l'épaisseur du revêtement galvanisé. Si de la rouille locale apparaît, appliquez rapidement un apprêt riche en zinc. Retirez la poussière et les mauvaises herbes de la surface du tracker.

Étalonnage du système de contrôle

Calibrage des angles :Utilisez des capteurs d'inclinaison avec le programme PLC pour calibrer régulièrement les angles limites est-ouest et maintenir l'erreur à ±0,5°.

Inspection des communications et de l’électricité :Vérifiez régulièrement la force du signal sans fil et le taux de perte de paquets. Nettoyer la poussière à l’intérieur du boîtier de commande et vérifier la stabilité de la tension d’alimentation.

Exploitation et entretien par temps violent

Prévention pré-catastrophe :Connectez-vous aux alertes météo et ajustez les supports à l'avance dans une position résistante au vent ou de déneigement.

Examen post-catastrophe :Après des tempêtes, les spécialistes inspectent visuellement les verres brisés, les cadres tombés et les câbles desserrés, et seulement après avoir confirmé la sécurité, émettent une commande « défaut résolu » pour redémarrer le système.

Optimisation des paramètres dynamiques :Pour les zones de vent spéciales, telles que les zones de haute altitude et les régions sujettes aux typhons, le personnel O&M peut ajuster les seuils de protection et les délais dans le système pour les adapter aux conditions micro-météo locales.

Tableau des spécifications complètes

▷ Paramètres caractéristiques

▷ Paramètres fonctionnels

▷ Paramètres généraux

Stratégies multidimensionnelles de réponse aux conditions météorologiques extrêmes

Protection échelonnée contre les vents forts :La PV Communication Box reçoit les données en temps réel de la micro station météo. Lorsque la vitesse du vent atteint le seuil de déclenchement, la stratégie de protection à plusieurs niveaux est automatiquement activée.

Le système ajuste le support à un angle de protection spécifique, par exemple parallèle au vent, en fonction du niveau du vent, réduisant ainsi considérablement l'impact de la pression du vent.

Une fois que la vitesse du vent chute à un niveau sûr, tel que ≤8 m/s, et y reste pendant 300 secondes, le système confirme automatiquement qu'il est sûr et revient en mode de suivi du soleil.

Position de protection contre la grêle :Grâce aux prévisions de grêle à court terme de la plate-forme cloud intelligente, la NCU commande automatiquement aux supports d'entrer dans une position de protection à grand angle.

Avec une protection contre l'inclinaison à 60°, il peut résister efficacement à la grêle jusqu'à 75 mm de diamètre, réduisant ainsi les pertes annuelles moyennes d'actifs photovoltaïques de 94 %.

Déneigement en un clic lors de fortes chutes de neige :Le système vérifie l'épaisseur de la neige et la durée de son accumulation. Il peut également identifier la neige sèche et la neige mouillée.

Lorsque l'accumulation de neige peut affecter la sécurité du système, le personnel O&M peut cliquer sur « Déneigement en un clic » depuis le backend. Le tracker s'incline ensuite selon un grand angle, permettant à la neige de glisser naturellement et réduisant ainsi le besoin d'un déneigement manuel coûteux.

Coordination transparente entre la sécurité et la production d'électricité

La NCU coordonne la protection contre le vent et le déneigement grâce à une planification unifiée, permettant au système de basculer en douceur entre les modes de protection et de fonctionnement. Une fois les actions de déneigement ou d'évitement des risques terminées, le système évalue les conditions environnementales actuelles et décide s'il doit maintenir le tracker dans une position de protection ou le remettre à l'angle optimal pour la capture de l'irradiation. Cela permet de protéger les actifs solaires tout en réduisant les pertes de production d’électricité causées par l’ombrage.
