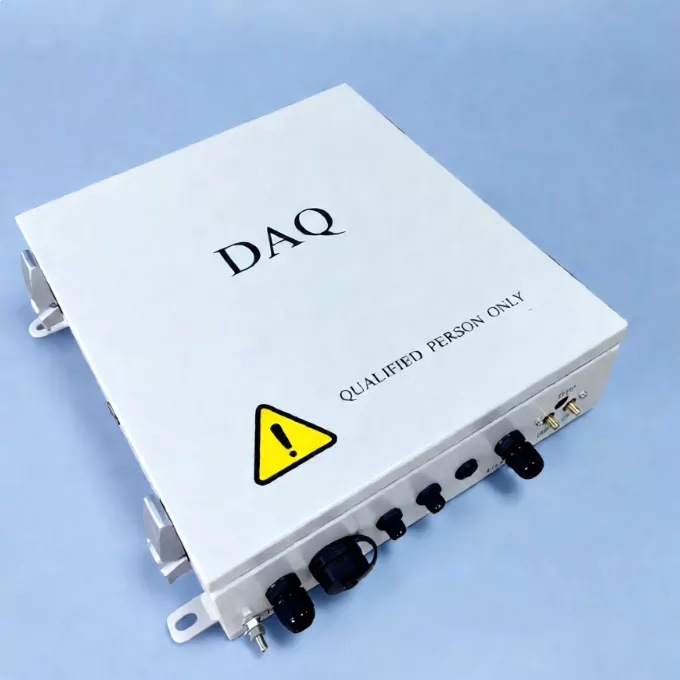

Boîte de communication solaire photovoltaïque

Dans des environnements extérieurs complexes et changeants, le réseau de communication constitue l’épine dorsale du fonctionnement stable des centrales solaires et d’une transmission efficace des données.

En tant que cœur de la communication de l'usine, le boîtier de communication solaire photovoltaïque proposé par l'usine de Suzhou Ruitai offre une puissante coordination appareil-bord-cloud et une architecture sous-jacente optimisée pour fournir un support de communication robuste pour les centrales solaires à grande échelle, aidant à transformer chaque rayon de soleil en retours fiables.

Percées technologiques de base

1. Réseau fiable et liens de communication redondants

La NCU prend en charge les canaux filaires redondants, notamment la fibre optique et RS485, ainsi que les canaux sans fil tels que la 5G et l'étalement du spectre à sauts de fréquence.

La commutation après une défaillance ponctuelle est terminée dans un délai de 100 ms. La communication RS485 utilise un câblage en série et des câbles à paires torsadées blindés, ainsi que des résistances de terminaison de 120 Ω et une conception de mise à la terre de ≤4 Ω pour réduire les réflexions du signal et les interférences électromagnétiques au niveau de la couche physique.

2. Edge Computing et mises à niveau de protocole

Le filtrage et l'agrégation des données en périphérie téléchargent uniquement les valeurs anormales et les données agrégées, réduisant ainsi le trafic inutile. Les protocoles d'interrogation traditionnels sont progressivement remplacés par des protocoles IoT de publication-abonnement tels que MQTT.

Combiné à une accélération matérielle ASIC dédiée, le temps de réponse du contrôle-commande est réduit de quelques secondes à quelques millisecondes.

3. Algorithmes de protection dynamique basés sur l'IA

La NCU utilise des algorithmes d'IA, notamment SuperTrack, pour analyser les données d'ombrage et d'irradiation bifaciale et améliorer continuellement les performances de suivi.

En surveillant les conditions météorologiques locales toutes les 0,5 secondes, il calcule le meilleur angle de suivi pour capter plus d'énergie solaire.

4. Protection contre le vent adaptative bidirectionnelle

La NCU utilise trois seuils de vitesse du vent, tels que 10 m/s, 12 m/s et 15 m/s, pour ajuster la position du tracker en fonction de la vitesse et de la direction du vent en temps réel. Il peut déplacer le tracker sous le vent ou le ranger à un angle sûr de 5°.

Lorsque la vitesse du vent reste à un niveau sûr, tel que ≤8 m/s, pendant cinq minutes, le système revient automatiquement en mode de suivi.

Pourquoi les centrales solaires à grande échelle ont-elles besoin d'un boîtier de communication solaire photovoltaïque ?

1. Réduire les coûts d’exploitation et d’entretien

La NCU utilise du matériel de qualité industrielle avec une plage de températures de fonctionnement de -40°C à 85°C et une protection IP65. Il est conçu pour fonctionner de manière fiable dans des vents forts, des vents de sable et des interférences électromagnétiques élevées.

L'Edge Computing permet des décisions locales plus rapides tout en réduisant les demandes de transmission de données et les retards du réseau.

2. Suivi de l'IA pour une production d'énergie plus élevée

En tant qu'unité de contrôle pour le suivi alimenté par l'IA, la NCU utilise les données météorologiques et les données des chaînes photovoltaïques en temps réel pour éviter les ombres et calculer le meilleur angle de suivi.

Cela contribue à améliorer la production globale d’énergie sur des terrains complexes et dans des conditions de lumière diffuse.

3. Protection proactive des actifs

La NCU fonctionne également comme une micro-station météo et une unité de protection de sécurité. En cas de vents forts, de fortes chutes de neige, de grêle et d'autres conditions météorologiques extrêmes, il active automatiquement les modes de protection au niveau de la zone, notamment une protection contre le vent à trois niveaux et des positions de protection contre la grêle à angle élevé, pour aider à prévenir les dommages au module photovoltaïque et la déformation du tracker.

4. Connectivité multiprotocole

La NCU prend en charge plus de 200 protocoles de communication courants, notamment Modbus et IEC 104.

Il est compatible avec les onduleurs, les stations météorologiques et les enregistreurs de données de différentes marques, comme Smart Logger, permettant une intégration unifiée d'équipements multimarques.

Tableau des spécifications complètes

▷ Paramètres caractéristiques

▷ Paramètres fonctionnels

▷ Paramètres généraux

Assistance après-vente fiable

Inspection intelligente et maintenance prédictive

Pour identifier rapidement les problèmes potentiels, le balayage infrarouge et l’informatique de pointe basés sur des drones sont utilisés pour localiser les câbles vieillissants et les points de connexion en surchauffe.

L'IA surveille le courant, la tension et l'état de la communication en temps réel pour détecter les défauts avant qu'ils ne s'aggravent.

OTA du micrologiciel et maintenance de routine

Des mises à jour du micrologiciel sont fournies tous les six mois pour corriger les vulnérabilités logicielles et améliorer les algorithmes.

Les inspections de routine incluent les ports de communication, les connecteurs de câbles réseau et les modules de protection contre la foudre.

Intervention d'urgence à plusieurs niveaux

Si la communication NCU est complètement perdue dans des conditions ensoleillées normales, le personnel O&M peut évaluer s'il doit passer en mode automatique local ou à un angle d'inclinaison optimal fixe.

Lors de conditions météorologiques extrêmes, les procédures d'urgence sont activées immédiatement pour déplacer les trackers vers une position sûre grâce à une opération manuelle sur site ou à une liaison de communication de secours.

FAQ

Q : Comment le boîtier de communication solaire photovoltaïque fonctionne-t-il avec SCADA pour permettre une O&M intelligente ?

R : Agissant comme une passerelle de données sur site, le boîtier de communication solaire photovoltaïque télécharge les données opérationnelles de l'équipement vers SCADA.

Le processus implique : Surveillance de l’état de l’équipement → Analyse des données → Alertes d’anomalie → Gestion O&M.

Par exemple, lorsqu'une TCU détecte une anomalie de suivi, les données sont téléchargées vers la NCU, qui les transmet ensuite au SCADA pour générer une alerte, permettant au personnel O&M d'effectuer des diagnostics à distance.

Q : Pourquoi les projets photovoltaïques à grande échelle nécessitent-ils une NCU au lieu de se connecter directement aux TCU ?

R : Une connexion directe à toutes les TCU entraînerait un câblage de communication complexe, un nombre excessif de nœuds de réseau et une maintenance du système difficile.

L'utilisation d'une NCU permet une gestion centralisée de plusieurs TCU, ce qui se traduit par une structure de réseau plus claire, une transmission de données plus stable et une expansion future plus facile.

Q : La NCU nécessite-t-elle une maintenance régulière ?

R : Oui. Les tâches de maintenance recommandées comprennent :

1. Vérification de l'état de la communication

2. Vérification des journaux d'alarmes des équipements

3. Vérification de la fiabilité du câblage

4. Inspection des joints de protection

5. Mise à jour des versions du logiciel

6. Sauvegarde des paramètres de configuration
