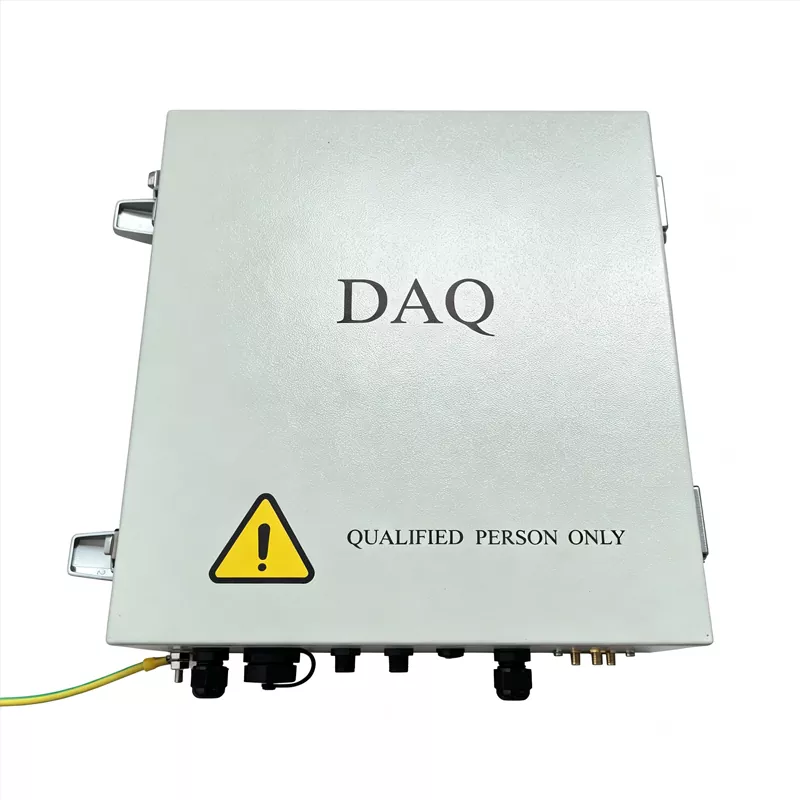

Boîte de communication solaire intelligente

Ruitai peut proposer un boîtier de communication solaire intelligent pour les réseaux de communication et les systèmes de suivi solaire dans les centrales solaires à grande échelle. Conçu pour des conditions extérieures difficiles et de fortes interférences électromagnétiques, il est doté d'un matériel de qualité industrielle, d'une large plage de températures de fonctionnement de -40°C à 85°C, d'une protection IP65 et d'une immunité CEM de niveau 4.

En plus de ses fonctions de passerelle de communication, la NCU sert d'unité d'exécution centrale pour le suivi solaire et la protection des actifs alimentés par l'IA.

Quelle est la fonction principale du boîtier de communication solaire intelligent ?

Au sein de l'architecture de contrôle hiérarchique d'une centrale photovoltaïque (PV), le boîtier de communication solaire intelligent (NCU) joue un rôle central dans la liaison entre les systèmes de niveau supérieur et inférieur :

En amont (connexion aux systèmes SCADA/au cloud) : il transmet l'état opérationnel des équipements dans la zone désignée au centre de surveillance central de l'usine (système SCADA) via des réseaux industriels en anneau à fibre optique, Ethernet (Modbus TCP, CEI 60870-5-104) ou des réseaux 4G/5G.

En aval (connexion aux TCU/robots de nettoyage) : la NCU contrôle de manière centralisée, via des connexions sans fil (par exemple LoRa, Zigbee) ou filaires (RS485), des dizaines à des centaines de TCU (Tracker Control Units) et des robots de nettoyage photovoltaïques entièrement automatisés dans la zone.

Tableau des spécifications complètes

▷ Paramètres caractéristiques

▷ Paramètres fonctionnels

▷ Paramètres généraux

Suivi solaire alimenté par l'IA pour un contrôle précis des zones

L'Intelligent Solar Communication Box permet un suivi solaire intelligent non pas via un seul appareil, mais en tant que hub de contrôle et pont de communication au niveau de la zone.

Collecte de données en temps réel :Il se connecte et gère les TCU dans chaque zone, collectant l'angle du module, la production d'énergie, la vitesse du vent, l'irradiation et d'autres données micro-météo en temps réel.

Contrôle du suivi de l'IA :Les algorithmes d'IA analysent l'ombrage, les conditions nuageuses et d'autres facteurs météorologiques pour calculer l'angle de suivi optimal et envoyer automatiquement des commandes, aidant ainsi à maximiser la capture d'énergie.

Protection contre les intempéries extrêmes :Lorsque des vents forts, de fortes chutes de neige ou d'autres conditions météorologiques extrêmes sont détectés, la NCU peut activer automatiquement une protection contre le vent à trois niveaux, une position de protection contre la grêle à angle élevé ou un mode de déneigement en un clic pour protéger la sécurité de l'équipement.

Commutation multimode transparente :Il prend en charge un contrôle à distance et précis via le mode SDS, le mode automatique, le mode manuel et le mode maintenance.

Architecture Device-Edge-Cloud avec prise en charge multiprotocole

La NCU fonctionne à la couche périphérique du système. Il fonctionne efficacement avec les TCU via Zigbee et envoie des données vers les plates-formes SCADA, les logiciels d'exploitation et de maintenance à distance et les applications mobiles. Il prend en charge Modbus, IEC 60870-5-104, MQTT et d'autres protocoles de communication, permettant de convertir les données locales dans les formats requis par les systèmes de répartition.

La NCU traite les données localement pour réduire la charge de travail du cloud grâce à une capacité de calcul de pointe. Il comprend également un cryptage matériel et logiciel, ainsi qu'un module de cryptage vertical, pour garantir une communication sécurisée des données.

Support après-vente standardisé

Une fois qu'un module NCU est remplacé, il doit être reconfiguré pour correspondre au système. Ruitai fournit une solution O&M complète :

Configuration automatisée :Les paramètres de configuration peuvent être déployés via une application mobile ou un ordinateur, réduisant ainsi le travail manuel et le risque d'erreurs.

Cartographie et mise en service précises :Le système envoie des commandes d'angle et les compare aux angles de rotation réels pour cartographier avec précision le NCU, le TCU et le générateur photovoltaïque.

Mises à niveau du micrologiciel et procédures de sécurité :Les mises à jour en un clic du dernier firmware officiel aident à résoudre les problèmes de compatibilité. Tous les travaux suivent les procédures de sécurité, y compris l'utilisation d'outils isolés. Après le remplacement, la fonction « Recherche automatique » de la plateforme intelligente O&M confirme que le module est connecté.

FAQ

Q : Qu'arrive-t-il au tracker lorsque le boîtier de communication solaire intelligent perd de l'alimentation ? Y a-t-il une alimentation de secours ?

R : Il utilise une batterie au lithium de secours intégrée ou externe (capacité recommandée ≥ 7 Ah) pour maintenir le module de communication en fonctionnement pendant plusieurs heures après une panne de courant, garantissant ainsi qu'il peut recevoir et exécuter des commandes de rangement d'urgence.

Notez que la batterie alimente uniquement les systèmes de communication et de contrôle, pas les moteurs. Il est recommandé de l'associer à un panneau de charge solaire pour le chargement de maintien de la batterie, en particulier pour les zones reculées dépourvues d'accès au réseau.

Q : La NCU peut-elle prendre en charge les mises à niveau à distance du micrologiciel ?

R : Les NCU des grandes marques prennent en charge les mises à niveau OTA (Over-the-Air) à distance, permettant de déployer de nouveaux micrologiciels via des systèmes SCADA ou des plates-formes cloud sans intervention sur site. Il est conseillé de vérifier cette fonctionnalité lors de la sélection du produit pour garantir un accès futur aux optimisations des algorithmes de suivi, aux corrections de bogues et aux correctifs de sécurité.

Q : Quelle est la plage de températures de fonctionnement de la NCU ?

R : Le NCU de Ruitai fonctionne dans une plage de -40°C à +70°C et dispose d'un indice de protection IP65, ce qui le rend adapté aux environnements extrêmes tels que les déserts à haute température et les régions glaciales.

Cependant, une attention particulière est requise dans les scénarios suivants :

Déserts à haute température: Assurez une dissipation thermique adéquate de l'armoire et évitez la lumière directe du soleil ; installez un pare-soleil si nécessaire.

Régions glaciales: Tenez compte des performances à basse température de la batterie de secours au lithium et sélectionnez un modèle adapté aux basses températures.

Zones côtières (embruns salés): Utiliser des boîtiers en acier inoxydable ou appliquer des revêtements anticorrosion.
