Contrôleur de suivi multi-axes

Le contrôleur de suivi multi-axes de Suzhou Ruitai est construit sur une architecture de qualité industrielle, offrant une protection IP65/IP66 et une large plage de températures de fonctionnement de -40°C à +85°C.

Il est conçu pour résister à des conditions difficiles, notamment les déserts, les régions de haute altitude et les zones côtières. Prenant en charge à la fois la communication 4G/5G et la fibre optique, le système garantit une connectivité stable et efficace, tandis que sa conception autonome à faible consommation offre un fonctionnement fiable à long terme.

Principe de fonctionnement

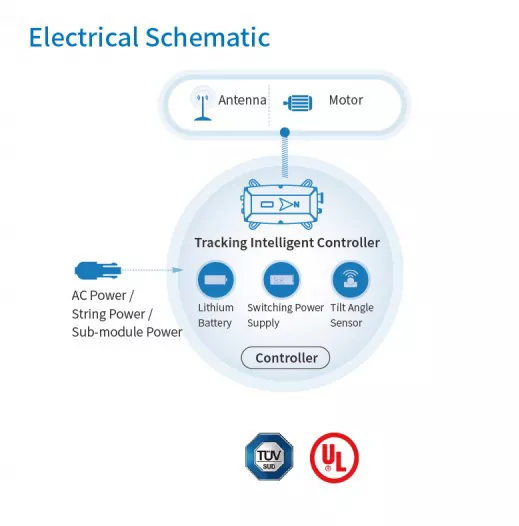

Le contrôleur de suivi multi-axes (TCU) ajuste l'angle de la structure de montage photovoltaïque en temps réel en intégrant des algorithmes de position solaire, le retour des capteurs et la technologie de contrôle du moteur.

Son flux de travail opérationnel de base est le suivant : Calcul de la position solaire → Le TCU génère des commandes de contrôle → Le moteur d'entraînement ajuste l'angle de la structure → Les capteurs fournissent un retour de position réelle → Le TCU corrige l'état de fonctionnement → Téléchargement des données vers NCU/SCADA.

1. Acquisition de données de position solaire

Le TCU calcule la trajectoire du soleil en fonction de l'heure, de la latitude et de la longitude, de la date et d'algorithmes astronomiques.

2. Contrôle du mouvement de la structure de suivi

Le TCU envoie des signaux de commande au système d'entraînement, activant le moteur et le mécanisme de réduction pour ajuster l'angle du module PV, garantissant ainsi que les modules restent orientés vers la direction optimale pour l'exposition au soleil.

3. Retour de position et calibrage intelligent

Le système détecte l'état actuel de la structure de montage à l'aide de capteurs d'angle, de fins de course et de dispositifs de retour de position, corrigeant automatiquement tout écart.

Le TCU exécute également des stratégies de protection basées sur les conditions environnementales, telles que la protection contre les vents violents (Storm Stow), la protection anti-collision, la protection contre l'arrêt d'urgence et la protection de position limite, pour garantir un fonctionnement sûr.

Avantages clés du TCU

Sécurité améliorée :Prend en charge l'arrêt rapide au niveau du module ou de la chaîne, contribuant ainsi à répondre aux normes modernes de sécurité incendie et à améliorer la protection du système.

Conception compacte :Léger et facile à installer, avec un impact minimal sur les structures de toit et l'étanchéité existantes.

Gestion intelligente :Gérez et surveillez le système via une application mobile, rendant la gestion de l'énergie simple et efficace.

Expérience avérée :Déployé avec succès en Asie, en Afrique et dans d'autres régions, avec une vaste expérience dans les projets solaires à grande échelle.

Qualité fiable :Nous suivons un contrôle de qualité strict et des processus de production efficaces pour garantir des performances constantes et une qualité de produit fiable.

Rendement énergétique plus élevé :Il est prouvé qu’il augmente la production d’énergie de 15 à 30 %, contribuant ainsi à maximiser la valeur de chaque rayon de soleil.

Paramètres système

Paramètres mécaniques

Paramètres électriques

Scénarios d'application

Pourquoi choisir Ruitai

Chez Ruitai, nous pensons que le suivi solaire doit être à la fois précis et fiable. Notre système de suivi phare combine des algorithmes avancés de suivi solaire avec un contrôle alimenté par l'IA pour que les trackers fonctionnent sous le meilleur angle tout au long de la journée.

Que ce soit face à des vents forts ou à des conditions d'ensoleillement changeantes, le système s'ajuste automatiquement pour maintenir un fonctionnement sûr, stable et efficace, aidant ainsi à maximiser la production d'énergie et les performances à long terme.
